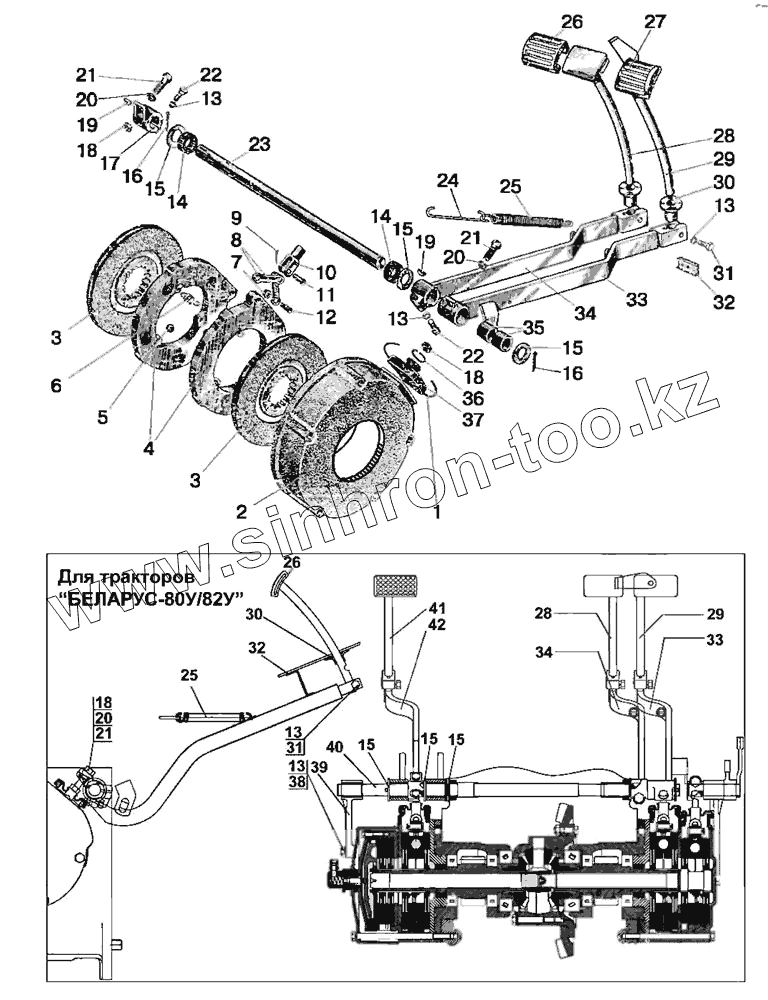

Каталог запасных частей к технике: МТЗ-80 (2009). Тормоза рабочие. Управление тормозами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
85-3502010
1
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
13
13
13
13
14
14
15
15
15
15
15
15
16
16
17
18
18
18
19
19
20
20
20
21
21
21
22
22
23
24
25
25
26
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
85-3502010 85-3502010 Тормоз
70-3503080 70-3503080 Тяга тормоза
1 1,6-С-200 Проволока
2 85-3502035 Кожух
3 85-3502040-01 Диск тормозной
3 85-3502040-04 Диск
4 85-3502030 Диск нажимной в сборе
4 85-3502036 Диск нажимной
5 522,225-100 Шарик
6 77.38.163 Пружина
7 М8 Гайка
8 85-3502196 Тяга
9 3,2x18 Шплинт
10 50-3502203 Вилка
11 12x32 Палец
12 50-3502198 Палец
13 ШП12 Шайба
14 2.2-25x42-1 Манжета
15 50-3503071 Шайба
16 5x36 Шплинт
17 70-3503017-А Рычаг
18 М12x1,25 Гайка
19 СШ-611 Шпонка
20 70-3503018 Шайба
21 70-3503019 Болт
22 М12x35 Болт
23 50-3503015 Валик
24 70-3503045 Удлинитель
25 50-1605152 Пружина
26 А13.34.001 Чехол
27 А13.33.002 Чехол
28 80-3503140 Педаль
29 80-3503130 Педаль
30 80-3503158-А Чехол
31 М12x30 Болт
32 80-6702307 Упор
33 80-3503110 Рычаг
34 80-3503120 Рычаг
35 50-3503064 Втулка
36 36-1702358 Кольцо пружинное
37 50-3502202 Чехол
38 1522-2409034 Болт
39 822-3507070 Кронштейн
40 80У-3503015 Валик
41 80У-3503160 Педаль
42 80У-3503150 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
