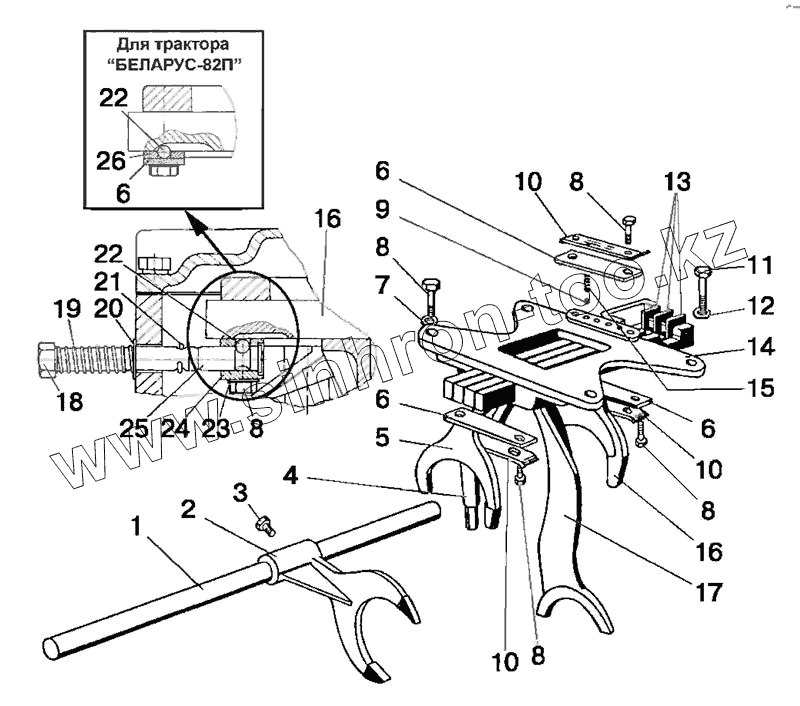

Каталог запасных частей к технике: МТЗ-80 (2009). Механизм переключения передач. Корпус вилок

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
50-1702080-А-01
50-1702080-А-03
50-1702080-А
1
2
3
4
5
6
6
6
6
7
8
8
8
8
8
9
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
50-1702080-А-01 50-1702080-А-01 Корпус вилок
50-1702080-А-03 50-1702080-А-03 Корпус вилок
50-1702080-А 50-1702080-А Корпус вилок
1 50-1702063 Валик
2 50-1702028 Вилка переключения редуктора
3 36-1702110 Винт установочный
4 50-1702095-А1 Поводок
5 50-1702116 Вилка переключения IV и V передач
6 50-1702081 Планка вилок переключения
7 ШП10 Шайба
8 М10x25 Болт
9 10.0-60 Шарик
10 50-1702107-А Пластина стопорная
11 50-1702092 Болт призонный М12х42
12 ШП12 Шайба
13 50-1702083 Планка замковая
14 50-1702085 Корпус вилок
15 50-1702148-А Пружина фиксатора
16 50-1702096 Вилка переключения III передачи
17 74-1702086 Вилка 1-й передачи и заднего хода
18 70-1702073 Шток
19 70-1702077 Пружина
20 70-4605163 Шайба
21 2x20 Шплинт
22 7,938-100 Шарик
23 50-1702107 Шайба
24 70-1702072 Кронштейн
25 70-1702071 Шток
26 50-1702081-01 Планка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
