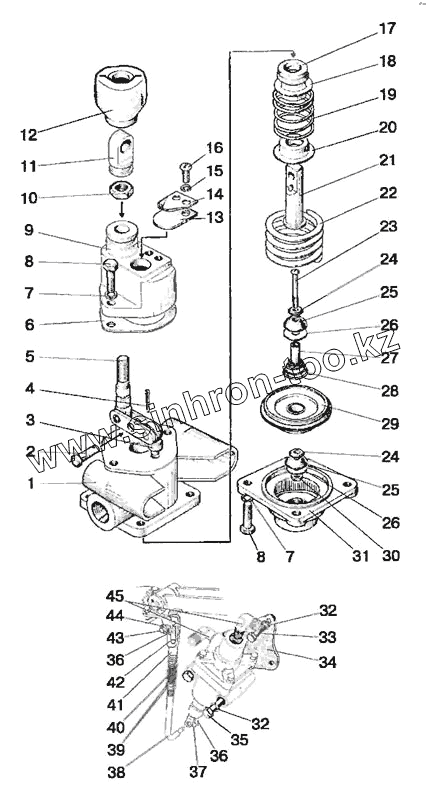

Каталог запасных частей к технике: МТЗ-80 (2009). Кран тормозной (для однопроводного пневмопривода)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
80-3514010
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
29
30
31
32
32
33
34
35
36
36
37
38
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
80-3514010 80-3514010 Кран тормозной
1 80-3514061 Корпус
2 6x18 Палец
3 80-3514063 Штифт
4 2x12 Шплинт
5 80-3514070 Тяга
6 ШКЯМ188.00.02 Прокладка
7 ШП6 Шайба
8 М6х20 Винт
9 80-3514084 Крышка
10 80-3514086 Контргайка
11 80-3514017 Ушко
12 ШКЯМ251.00.016 Чехол
13 80-3514019 Клапан
14 80-3514018 Прижим
15 ШП4 Шайба
16 ВМ4х12 Винт
17 80-3514062 Манжета
18 80-3514087 Втулка
19 80-3514014 Пружина
20 80-3514013 Тарелка пружины
21 80-3514082 Шток
22 80-3514012 Пружина
23 80-3514023 Винт
24 80-3514025 Шайба
25 80-3514028 Клапан
26 80-3514027 Шайба
27 80-3514022 Трубка
28 80-3514024 Пружина
29 80-3514020 Диафрагма в сборе
29 80-3514040 Диафрагма
30 М4 Гайка
31 80-3514083 Крышка
32 ШП10 Шайба
33 М10x40 Болт
34 80-3514109 Кронштейн
35 М10x70 Болт
36 3,2x18 Шплинт
37 ШЧ8 Шайба
38 80-3514130 Тяга
38 80-3514131 Тяга
39 М12x1,25 Гайка
40 ДСШ-14.21.141 Пружина
41 80-3514132 Наконечник
42 80-3514133 Гайка
43 12x40 Палец
44 ШЧ12 Шайба
45 1522-3514033 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
