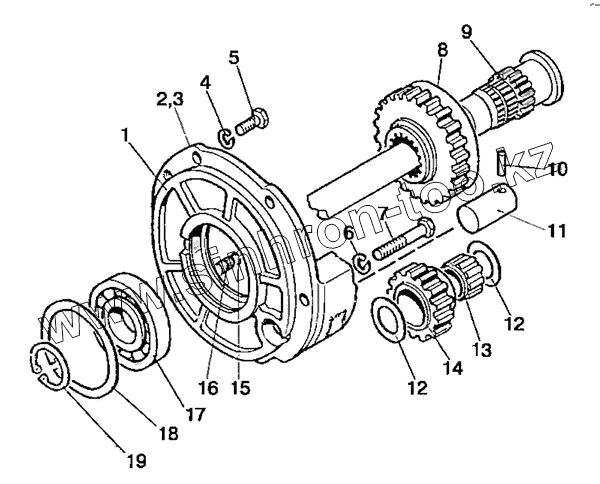

Каталог запасных частей к технике: МТЗ-80 (2009). Корпус сцепления (реверс-редуктор)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Р70-1721022		Крышка опорная
2	74-1721023		Прокладка
3	74-1721023-01		Прокладка
4	ШП10		Шайба
5	М10x25		Болт
6	ШП10		Шайба
7	М10x75		Болт
8	Р70-1721090		Шестерня
9	74-1721113		Вал
9	Р70-1721020		Вал
10	70-1723012		Штифт 6х36.88.016
11	Р70-1721023		Ось
12	Р70-1721021		Шайба
13	864906Е		Роликоподшипник
14	Р70-1721024		Шестерня
15	12-12-306		Кольцо
16	52-2308094		Штифт
17	211АШ1		Шарикоподшипник
18	2С100		Кольцо
19	2С55		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
