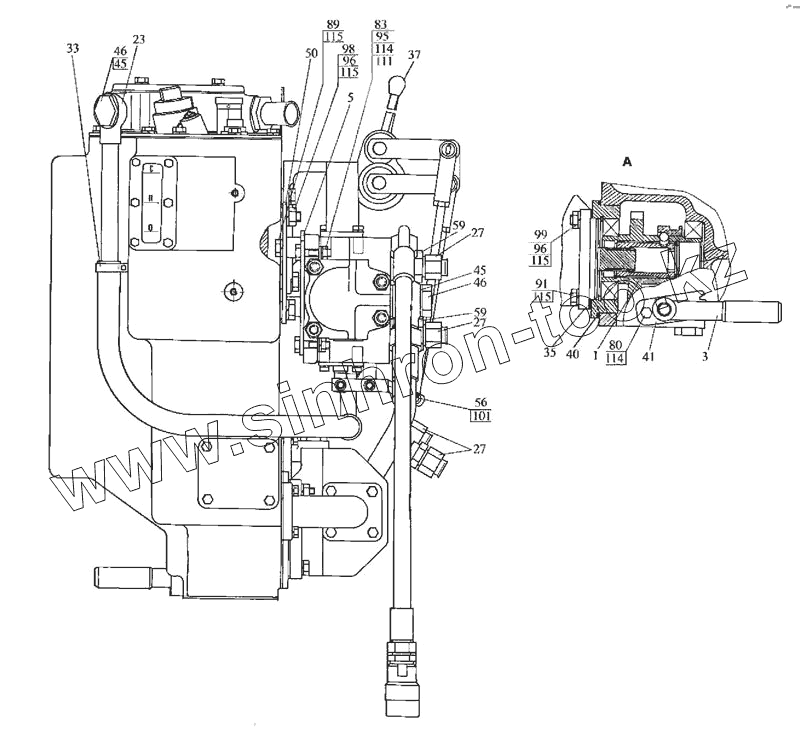

Каталог запасных частей к технике: МТЗ-80 (2009). Корпус гидросистемы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
Р1221-4600015
1
3
5
23
27
27
27
33
35
37
40
41
45
45
46
46
50
56
59
59
80
83
89
91
95
96
96
98
99
101
111
114
114
115
115
115
115
Позиция на иллюстрации Заводской номер детали Название детали
Р1221-4600015 Р1221-4600015 Корпус гидросистемы
1 80-4604010 Привод насоса
2 85-4604030 Вилка
3 85-4604040 Рукоятка
5 Р1221-4607030 Кронштейн
6 80-4607040-04 Кронштейн
8 Р1221-4607050 Труба
9 С85-4607060 Труба
10 С85-4607080 Труба
12 952-4607080 Штуцер
14 Д80-4607100 Патрубок
16 680-4607140-04 Рукав высокого давления
18 952-4607140 Рукав высокого давления
20 Р1221-4607260 Тяга
21 Р1221-4607260-01 Тяга
23 80В-4607375 Маслопровод
25 85-4608010 Корпус гидросистемы
26 А61-030-А1 Палец
27 Н.036.12.010 Заглушка
28 М036.50Б.10 Корпус левый
29 ПН.036.83.040 Рукав высокого давления
31 НШ32М-3 Насос
32 РП70-1221 Распределитель
33 ХС-26 Хомут
35 36-1022054-А Прокладка
37 70-3401093 Наконечник
38 85-3407101 Патрубок
40 70-4604037 Прокладка
41 50-4604044 Пластина
42 50-4604046 Болт вилки
45 40-4607033-А-01 Шайба
46 40-4607037 Болт
47 40-4607038-А-01 Шайба
50 50-4607032-Б Кронштейн
53 50-4607096-А Патрубок
54 50-4607097 Прокладка
56 70-4607144 Шайба
57 М80-4607011 Шланг
59 952-4607061 Штуцер
64 70-4608019 Крышка
65 85-4608021 Пробка
66 70-4608033 Прокладка
68 50-4608027-В Пробка
70 530-4614029 Угольник
73 Н.036.04.011 Штуцер ввертной
80 М8х16 Болт
81 М8х20 Болт
82 М8х25 Болт
83 М8х30 Болт
89 М10x20 Болт
90 М10x30 Болт
91 М10x40 Болт
93 М12x35 Болт
95 М8 Гайка
96 М10 Гайка
98 М10x20 Болт
99 М10x35 Болт
101 3,2x18 Шплинт
103 013-017-25-1-4 Кольцо
104 017-022-30-1-4 Кольцо
105 021-024-19-2-2 Кольцо
106 021-025-25-1-4 Кольцо
108 035-040-30-1-4 Кольцо
111 С8.01.019 Шайба
114 ШП8 Шайба
115 ШП10 Шайба
116 ШП12 Шайба
120 1,0-О-С Проволока
123 НШ32МА-3 Насос
124 НШ32Д-3 Насос шестеренный
125 НШ32УКФ-3 Насос шестеренный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
