Каталог запасных частей к технике: МТЗ-80 (2002). 4801 Управление блокировкой. Вариант с ГОРУ

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

15

16

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

33

34

35

36

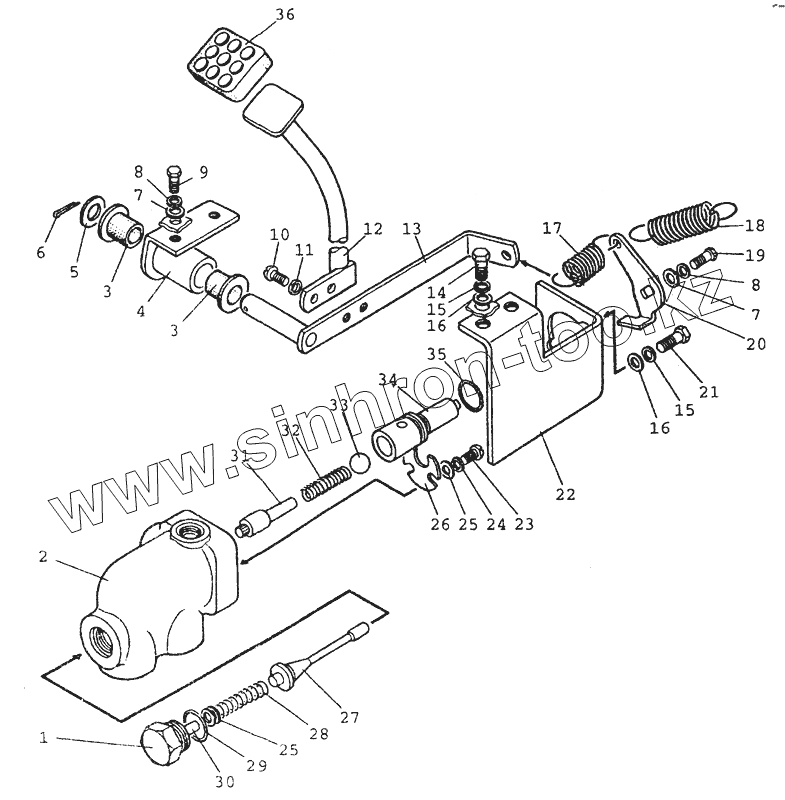

Позиция на иллюстрации	Заводской номер детали		Название детали
1	80-4801222-Б		Пробка
2	80-4801211-Б		Корпус крана
3	50-4607082-А		Втулка
4	80-4802020		Кронштейн
5	ГОСТ11371-78		Шайба С6.01.08кп.019
6	ГОСТ397-79		Шплинт 3.2x18.019
7	ГОСТ6958-78		Шайба С6.01.08кп.019
8	ОСТ37.001.115-75		Шайба 8Т
9	ГОСТ7798-70		Болт M6-6gx16.88.35.019
10	ГОСТ17473-80		Винт ВМ6-6gх12.58.019
11	ОСТ37.001.115-75		Шайба 8Т
12	80-4803170		Педаль
13	80-4803160		Рычаг
14	ГОСТ7796-70		Болт М8-6gх20.88.35.019
15	ОСТ37.001.115-75		Шайба 8Т
16	ГОСТ11371-78		Шайба С6.01.08кп.019
17	50-3502068		Пружина
18	70-4803019		Пружина
19	ГОСТ7798-70		Болт M6-6gx16.88.35.019
20	80-4801216-Б		Рычаг
21	ГОСТ7796-70		Болт М8-6gх20.88.35.019
22	80-4803151		Кронштейн
23	ГОСТ17473-80		Винт ВМ6-6gх12.58.019
24	ОСТ37.001.115-75		Шайба 8Т
25	ГОСТ11371-78		Шайба С6.01.08кп.019
26	80-4801217-Б		Стопор
27	80-4801213-Б		Клапан
28	50-4609054		Пружина
29	ГОСТ9833-73		Кольцо 010-015-30-2-3
30	80-4801221-Б		Упор
31	80-4801223		Направляющая
32	70-4609037		Пружина
33	ГОСТ3722-81		Шарик 10.0-60
34	80-4801212-Б		Золотник крана
35	ГОСТ9833-73		Кольцо 010-015-30-2-3
36	А13.38.002		Накладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
