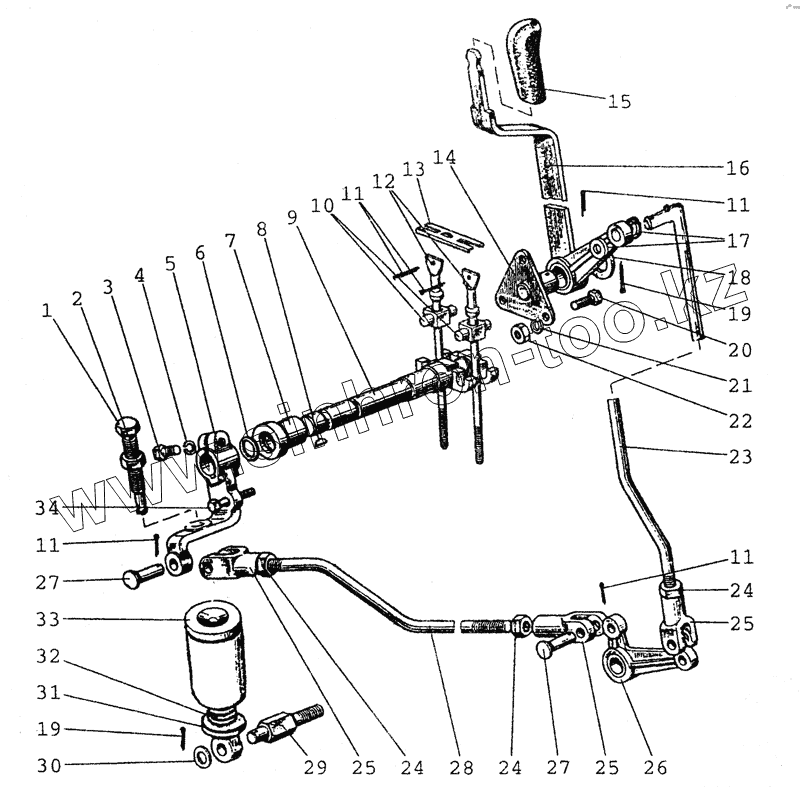

Каталог запасных частей к технике: МТЗ-80 (2002). 4216 Управление задним валом отбора мощности

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

11

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

24

24

25

25

25

26

27

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
50-4216070-В	50-4216070-В		Валик
80-4216060	80-4216060		Тяга 80-4216043 в сборе
85-4216085-А	85-4216085-А		Тяга
1	70-4216023-А		Болт
2	ГОСТ5915-70		Гайка М6-6Н.6.019
3	ГОСТ7796-70		Болт М8-6gх20.88.35.019
4	ГОСТ11371-78		Шайба С6.01.08кп.019
5	50-4216022-А		Рычаг
6	ГОСТ9833-73		Кольцо 010-015-30-2-3
7	50-4216024		Втулка
8	ОСТ23.4.106-81		Шпонка сегментная 6x11
9	50-4216018		Валик
10	50-4216034		Ось
11	ГОСТ397-79		Шплинт 3.2x18.019
12	80-4216028		Винт
13	80-4216039		Стопор
14	80-4216105		Кронштейн
15	А13.17.000		Рукоятка
16	85-4216100		Рычаг
17	ГОСТ11371-78		Шайба С6.01.08кп.019
18	50-3406037		Шайба упорная
19	ГОСТ397-79		Шплинт 3.2x18.019
20	ГОСТ7796-70		Болт М8-6gх20.88.35.019
21	ОСТ37.001.115-75		Шайба 8Т
22	ГОСТ5915-70		Гайка М6-6Н.6.019
23	85-4216081		Тяга
24	ГОСТ5915-70		Гайка М6-6Н.6.019
25	50-3502203		Вилка
26	80-4216050		Рычаг 80-4216057со втулкой в сборе
27	ОСТ37.001.163-75		Палец 8x65
28	80-4216043		Тяга
29	70-4216048-Б		Болт
30	ГОСТ11371-78		Шайба С6.01.08кп.019
31	70-4216013		Стакан
32	70-4216011		Пружина
33	70-4216015		Крышка
34	ГОСТ7796-70		Болт М8-6gх20.88.35.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
