Каталог запасных частей к технике: МТЗ-80 (2002). 4204 Вал отбора мощности боковой

Тип техники

Марка

Модель

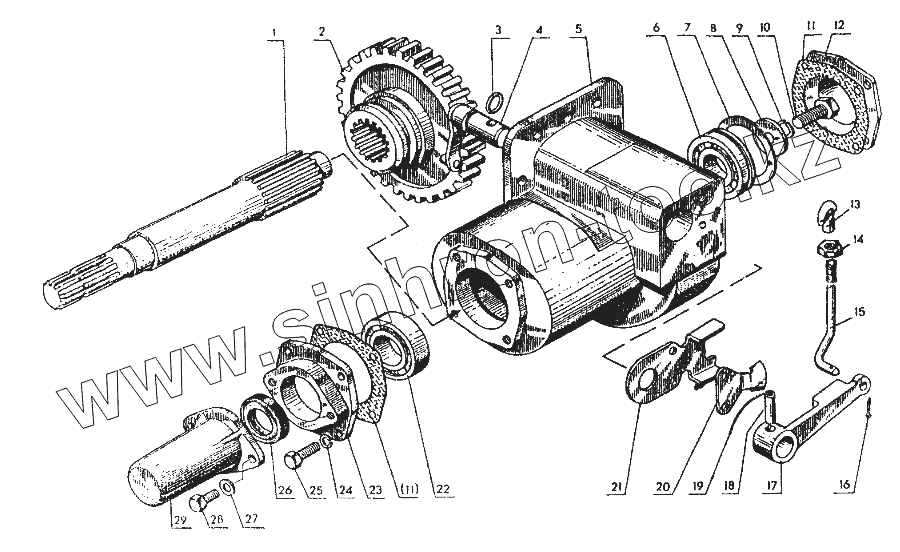

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	50-4204022		Вал с 8-шлицевым хвостовиком
2	Ф50-4204025		Шестерня Z=37
3	50-3406031-04		Кольцо
4	50-4204040-А		Валик
5	50-4204015~Б		Корпус
6	ГОСТ8338-75		Подшипник
7	ГОСТ2893-73		Подшипник 50308
8	50-1601038		Шайба нажимная
9	ОСТ37.001.115-75		Шайба 8Т
10	ГОСТ7796-70		Болт М8-6gх20.88.35.019
11	50-1601091-01		Прокладка
12	50-1601089		Крышка подшипника
13	А13.28.000		Рукоятка
14	ГОСТ5915-70		Гайка М6-6Н.6.019
15	50-4204042		Тяга
16	ГОСТ397-79		Шплинт 3.2x18.019
17	50-4204034		Рычаг
18	ГОСТ14229-78		Штифт 8x30
19	ГОСТ3282-74		Проволока 1,6x200
20	50-4204036-Б		Пластина
21	50-4204038		Пластина
22	ГОСТ2893-73		Подшипник 50308
23	50-4204024		Крышка
24	ОСТ37.001.115-75		Шайба 8Т
25	ГОСТ7796-70		Болт М8-6gх20.88.35.019
26	ГОСТ8752-70		Манжета 2.2-45x65-1
27	ГОСТ11371-78		Шайба С6.01.08кп.019
28	ГОСТ7796-70		Болт М8-6gх20.88.35.019
29	50-4202065-А		Колпак

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
