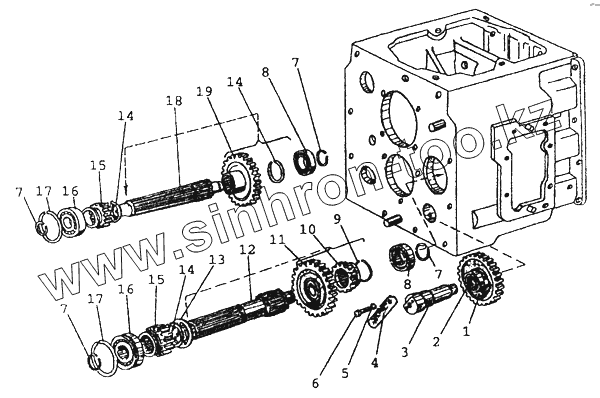

Каталог запасных частей к технике: МТЗ-80 (2002). 1701 Вал первой передачи заднего хода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
8
8
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
70-1701380 70-1701380 Вал 1-ой передачи и заднего хода в сборе
50-1701380-А 50-1701380-А Вал 1-ой передачи и 3.х.
70-1701080 70-1701080 Шестерня с подшипником в сборе
1 70-1701082 Шестерня заднего хода промежуточная
2 Подшипник КК 30x35x46 Е Подшипник КК 30x35x46 Е
3 50-1701434-А Ось
4 50-1702082-А Планка
5 OCT37.001.115-75 Шайба 6Т
6 ГОСТ77967 Болт M10-6gx35.88.35.019
7 X4M-1701163 Кольцо
8 ГОСТ8338-75 Подшипник
9 ГОСТ13940-86 Кольцо 2В50
10 70-1701072 Шестерня включения ходоуменьшителя I
11 70-1701224 Шестерня привода ходоуменьшителя
12 70-1701382 Вал I передачи и з.х.
13 70-1701226 Шайба
14 ГОСТ13940-86 Кольцо 2В50
15 50-1701212-А Шестерня I передачи и заднего хода
16 ГОСТ2893-73 Подшипник 50308
17 ГОСТ2893-73 Подшипник 50308
18 50-1701382-А Вал 1-ой передачи и 3.х.
19 Ф50-1701224 Шестерня
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
