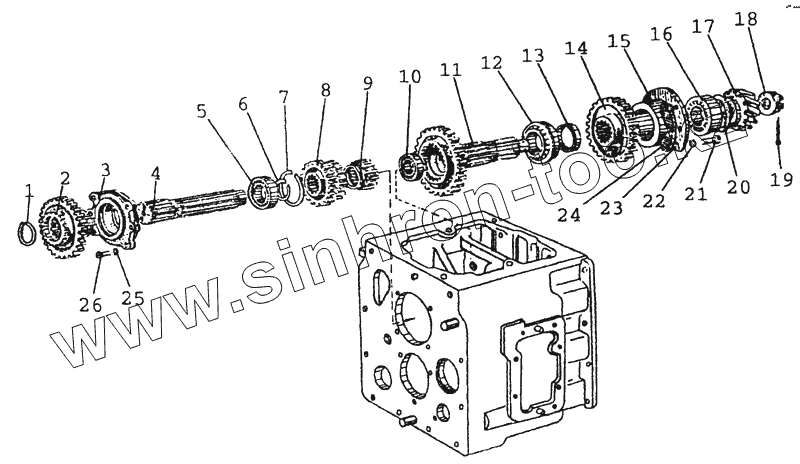

Каталог запасных частей к технике: МТЗ-80 (2002). 1701 Вал первичный. Вал вторичный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
50-1701040 50-1701040 Вал вторичный в сборе
50-1701050 50-1701050 Стакан подшипника в сборе
48-1701030-А 48-1701030-А Вал первичный в сборе
1 ГОСТ13940-86 Кольцо 2В50
2 70-1721025 Шестерня понижающего редуктора
3 50-1701034 Стакан вала
4 48-1701032-А Вал первичный
5 ГОСТ7242-81 Подшипник 60210АУШ1
6 ГОСТ13940-86 Кольцо 2В50
7 ГОСТ13940-86 Кольцо 2В50
8 50-1701048-А Шестерня IV и V передач
9 50-1701045 Шестерня III передачи
10 ГОСТ8338-75 Подшипник
11 50-1701252 Вал вторичный
12 ГОСТ27365-87 Подшипник 6-67512АШ2
13 50-1701312 Втулка распорная
14 50-1701314 Шестерня II ступени редуктора
15 50-1701255 Стакан
16 ГОСТ333-71 Подшипник 6-761 ОА
17 50-1701105-Б Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014)
18 50-1701253 Гайка М36х1,5
19 ГОСТ397-79 Шплинт 3.2x18.019
20 50-1701254 Шайба
21 ГОСТ7796-70 Болт М8-6gх20.88.35.019
22 ОСТ37.001.115-75 Шайба 8Т
23 50-1701259 Прокладка регулировочная 0,5 мм
24 50-1701258 Прокладка регулировочная 0,2 мм
25 ОСТ37.001.115-75 Шайба 8Т
26 ГОСТ7796-70 Болт М8-6gх20.88.35.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
