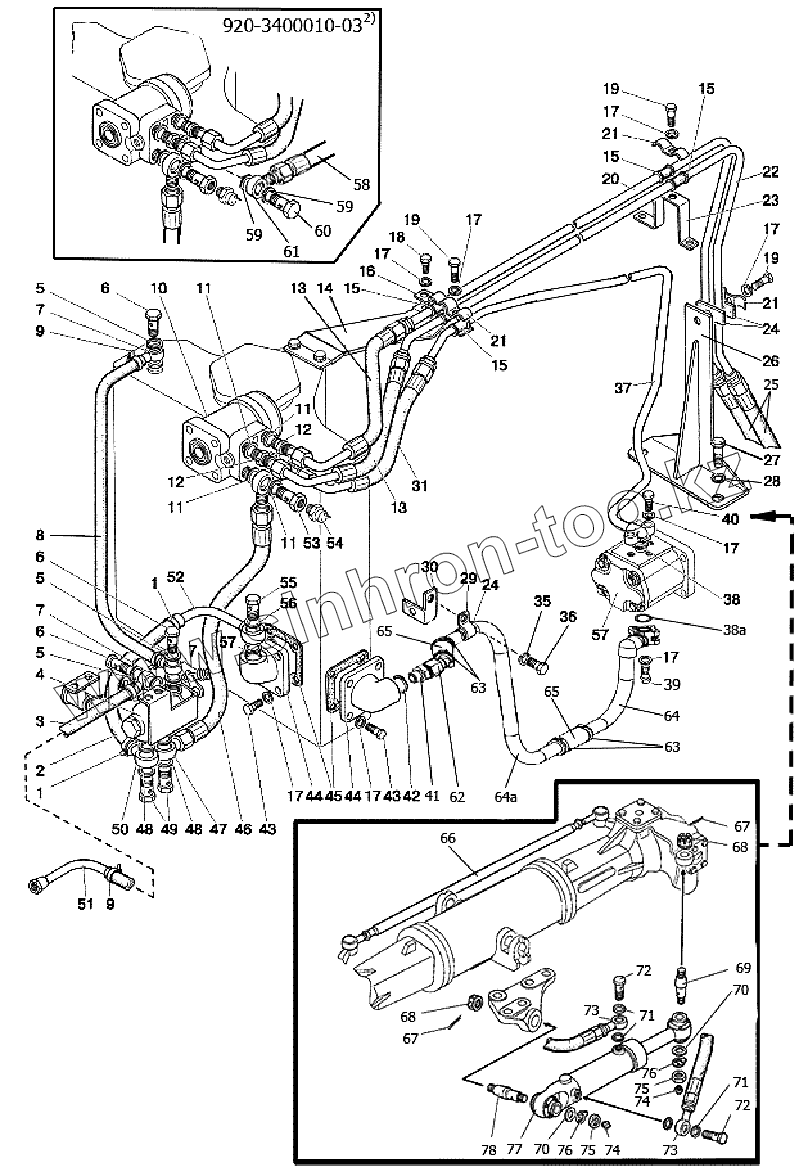

Каталог запасных частей к технике: МТЗ-80.1. Управление рулевое 920-3400010-01/-03
920-3400010-03
1
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
10
11
11
11
11
12
12
13
13
14
15
15
15
15
16
17
17
17
17
17
17
17
17
18
19
19
19
20
21
21
21
22
23
24
24
25
26
27
28
29
30
31
35
36
37
38
38а
39
40
41
42
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
57
58
59
59
60
61
62
63
63
64
64а
65
65
66
67
67
68
68
69
70
70
71
71
72
72
73
73
74
74
75
75
76
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-3400010-01 | 920-3400010-01 | Управление рулевое | |
| 920-3400010-03 | 920-3400010-03 | Управление рулевое гидрообъемное | |
| 1 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 2 | 85-3407332 | Шланг | |
| 3 | 1021-4802062 | Рукав | |
| 4 | 80-4801200-Б | Кран блокировки | |
| 5 | 4600.18 | Шайба РМ14 | |
| 6 | Д18-051 | Болт | |
| 7 | Ф80-3407720 | Маслопровод | |
| 8 | 950-4802062-01 | Шланг | |
| 9 | 5000.01 | Хомут | |
| 10 | 3406.02 | Насос-дозатор 160 ON | |
| 11 | 4600.20 | Шайба РМ1/2 | |
| 12 | Ф80-3407134 | Штуцер | |
| 13 | 4600.125 | Рукав высокого давления | |
| 14 | 890-3407131 | Кронштейн | |
| 15 | 70-3506027 | Втулка | |
| 16 | 70-6804011 | Держатель | |
| 17 | 8Т | Шайба | |
| 18 | М8-6gх20.88.35.019 | Болт | |
| 19 | М8-6gх30.88.35.019 | Болт | |
| 20 | 900-3407030 | Маслопровод | |
| 21 | 70-3407146 | Планка | |
| 22 | 900-3407040 | Маслопровод | |
| 23 | 952-3407013 | Кронштейн | |
| 24 | 70-4607158 | Прокладка | |
| 25 | 4600.102 | Рукав высокого давления | |
| 26 | 102-3407010 | Кронштейн | |
| 27 | М16-6gх40.88.35.019 | Болт | |
| 28 | 16.ОТ | Шайба | |
| 29 | 102-3407014 | Скоба | |
| 30 | 85-3407102 | Кронштейн | |
| 31 | 4600.007 | Рукав высокого давления | |
| 32 | Ф80-3407760 | Маслопровод | |
| 33 | 5000.03 | Хомут с червячной резьбой 20-32 | |
| 34 | 952-3407014 | Шланг | |
| 35 | 10.ОТ | Шайба | |
| 36 | М10-6gх25.88.35.019 | Болт | |
| 37 | Ф80-3407510 | Маслопровод | |
| 38 | 017-022-30-1-4 | Кольцо | |
| 38а | 020-024-25-2-2 | Кольцо | |
| 39 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 40 | М8-6gх35.88.35.019 | Болт | |
| 41 | Н.036.04.011 | Штуцер ввертной | |
| 42 | РМ-24 | Шайба | |
| 43 | М8-6gх25.88.35.019 | Болт | |
| 44 | 85-3407101 | Патрубок | |
| 45 | 70-4608033 | Прокладка | |
| 46 | 4600.035 | Рукав высокого давления | |
| 47 | 530-4614029 | Угольник | |
| 48 | 4600.20 | Шайба РМ1/2 | |
| 49 | 40-4607032 | Болт | |
| 50 | 1221-3407090 | Маслопровод | |
| 51 | 70-4802040 | Маслопровод | |
| 52 | 600-3407080-01 | Маслопровод | |
| 53 | 85-3407105-02 | Болт | |
| 54 | ДАДМ-03М | Датчик | |
| 55 | 40-4607037 | Болт | |
| 56 | 4600.21 | Шайба РМ22 | |
| 57 | НШ14-3Л | Насос шестеренчатый | |
| 58 | 4600.037 | Рукав высокого давления | |
| 59 | 4600.20 | Шайба РМ1/2 | |
| 60 | 85-3407105 | Болт | |
| 61 | 530-4614029 | Угольник | |
| 62 | С80-4607520 | Патрубок | |
| 63 | 5000.04 | Хомут | |
| 64 | 102-3407310-А | Маслопровод | |
| 64а | 102-3407315-А | Маслопровод | |
| 65 | 1221-3407012 | Шланг | |
| 66 | 1220-3003010 | Тяга рулевая | |
| 67 | 4х36.019 | Шплинт | |
| 68 | 102-3405113 | Гайка | |
| 69 | 102-3405112-01 | Палец | |
| 70 | С20.01.019 | Шайба | |
| 71 | 4600.19 | Шайба РМ3/8 | |
| 72 | Ф80-3407301 | Болт | |
| 73 | 2022-3407202-А | Угольник поворотный | |
| 74 | 1.1.Ц9.хр | Масленка | |
| 75 | М20х1,5-6Н.04.019 | Гайка | |
| 76 | Ф80-3405103 | Шайба стопорная | |
| 77 | Ц63-3405115-А-02 | Гидроцилиндр в сборе | |
| 78 | 102-3405111 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
