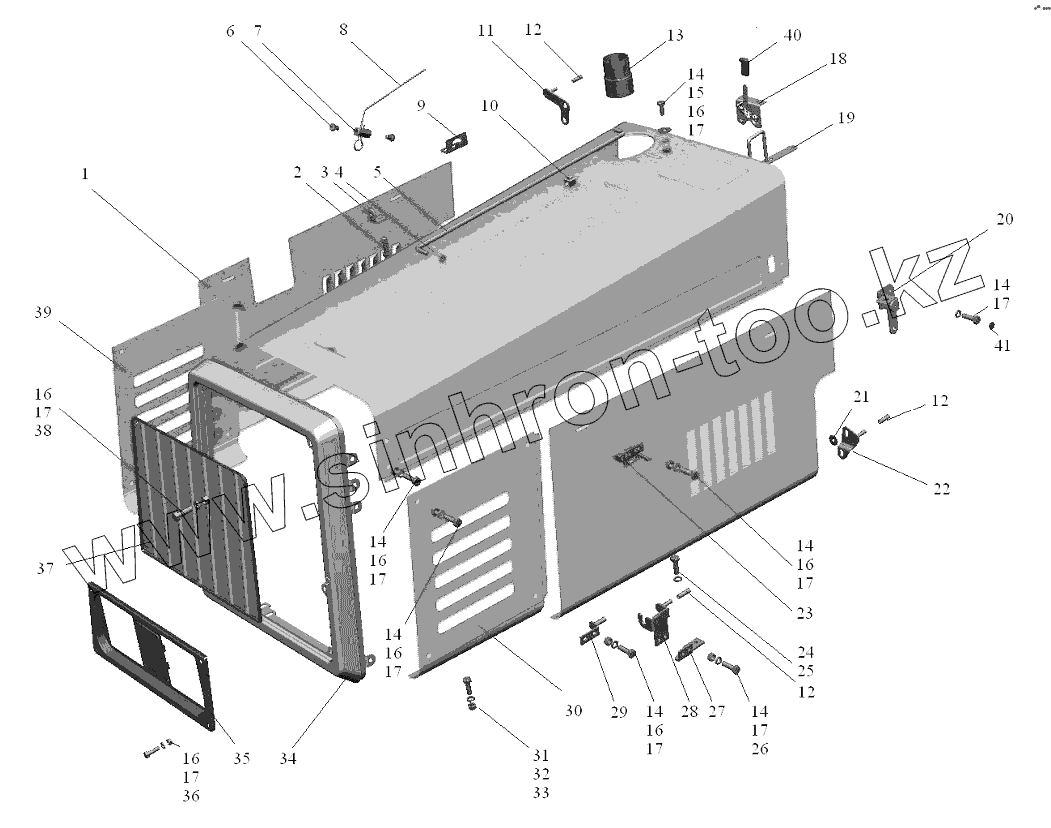

Каталог запасных частей к технике: МТЗ-80.1. Облицовка радиатора. Капот

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
14
14
14
14
14
15
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
90-8400005-01 90-8400005-01 Облицовка
90-8400005 90-8400005 Облицовка
1 90-8402320 Боковина правая
2 М8-6gх30.88.35.019 Болт
3 70-6702111 Угольник
4 549А-1305044 Кольцо
5 90-8400070 Тяга
6 В.М5-6gх12.58.019 Винт
7 70-4803023 Муфта
8 Трос Трос
9 90-8400012-Б Кронштейн
10 90-8400021 Зажим
11 90-8401065 Опора
12 90-8400056-01 Втулка
13 800-1109002 Переходник
14 М6-6gх16.88.35.019 Болт
15 М6-6Н.6.019 Гайка
16 С6.01.019 Шайба
17 6Т Шайба
18 80-8402410 Замок
19 90-8402420-Б Скоба
20 90-8401040 Кронштейн левый
21 С12.01.019 Шайба
22 90-8401060-Б Опора
23 90-8402410 Замок левый
24 М8-6gх20.88.35.019 Болт
25 6Т Шайба
26 С6.01.019 Шайба
27 90-8401031 Кронштейн левый
28 90-8402050 Трос
28 90-8402055 Кронштейн
29 90-8402075 Фиксатор
30 90-8402025 Боковина
31 М10-6gх25.88.35.19 Болт
32 С10.01.019 Шайба
33 10.ОТ Шайба
34 90-8402030 Рамка
35 90-8401080 Решетка
36 6Т Шайба
37 90-8401120 Решетка
38 М6-6gх20.88.35.019 Болт
39 90-8402025-03 Боковина правая
40 80-6105056 Рукоятка
41 500А-8407096 Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
