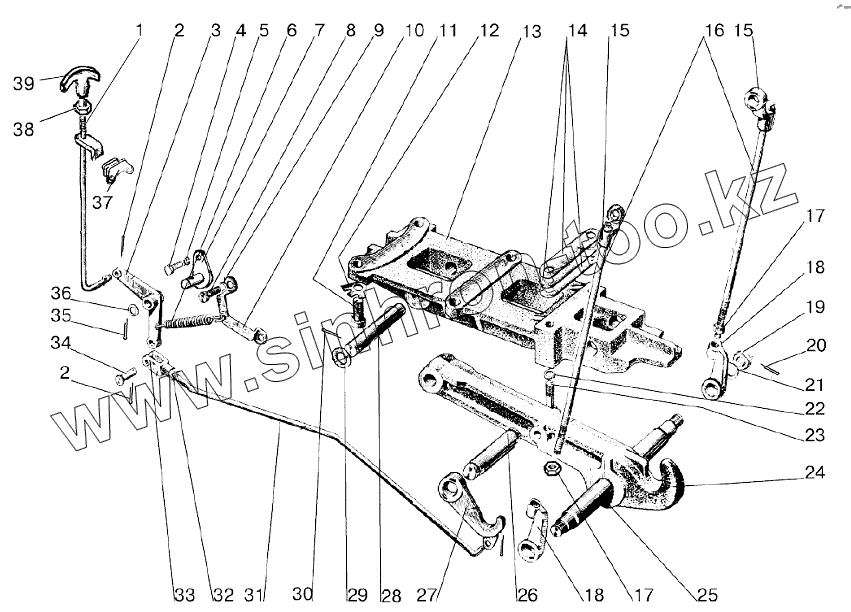

Каталог запасных частей к технике: МТЗ-80.1. Крюк прицепной гидрофицированный

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

7

8

9

10

11

12

13

14

14

14

15

15

16

17

17

18

18

19

20

21

22

23

24

25

25

26

27

28

28

29

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
80-2807010-012	80-2807010-012		Крюк прицепной
80-28070101	80-28070101		Крюк прицепной
1	80-2807180-Б		Рукоятка
2	3,2х18.019		Шплинт
3	70-2807079		Рычаг
4	М10-6gх20.88.35.019		Болт
5	10.ОТ		Шайба
6	50-1605152-012
6	50-16051521		Пружина
7	70-1602120-Б		Фланец оси
8	М16-6gх50.88.35.019		Болт
9	16.ОТ		Шайба
10	70-2807081		Кронштейн
11	40-3104021		Болт
12	70-2807044		Шайба
13	80-2807014		Кронштейн
14	70-2807039		Пластина 1,0 мм
14	70-2807039-01		Пластина 0,5 мм
14	70-2807039-02		Пластина 0,2 мм
15	70-2807051		Серьга
16	70-2807052-Б		Винт тяги
17	40-3405062		Гайка
18	70-2807053-Б		Гайка тяги
19	М20х1,5-6Н.04.019		Гайка
20	4х36.019		Шплинт
21	С20.01.019		Шайба
22	18.ОТ		Шайба
23	80-2807026		Болт
24	80-28070701		Крюк
24	80-2807011		Крюк
24	80-2807070-012		Крюк
25	50-2807016		Ось крюка
25	50-2807016-01		Ось крюка
26	70-2807047		Ось
27	80-2807077		Захват
28	50-2807013-Б		Ось
28	50-2807013-Б-01		Ось
29	36-3503018		Шайба
29	36-3503018-01		Шайба
30	6,3х36.019		Шплинт
31	80-2807040		Тяга
31	70-2807043-Б		Тяга
32	М12х1,25-6Н.04.019		Гайка
33	50-3502203		Вилка
34	12х32		Палец
35	3,2х25.019		Шплинт
36	С16.01.019		Шайба
37	85-2807092		Кронштейн
38	М8-6Н.6.019		Гайка
39	50-1310136-А		Рукоятка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
