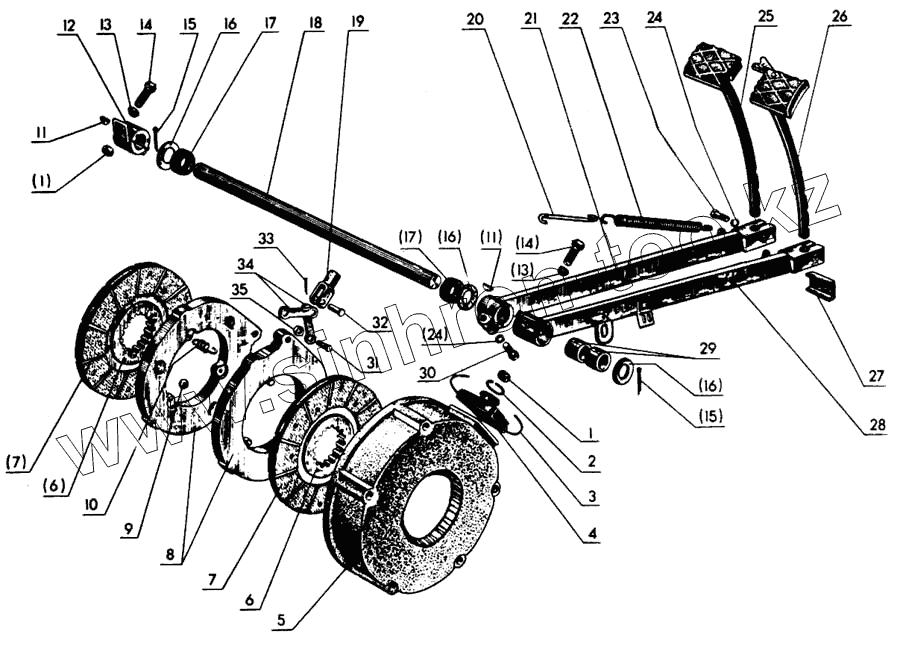

Каталог запасных частей к технике: МТЗ-80. Задние тормоза и управление тормозами
1
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3502030-А | 50-3502030-А | Диски нажимные в сборе | |
| 50-3502040-А | 50-3502040-А | Диск | |
| 70-3503080 | 70-3503080 | Тяга тормоза | |
| 70-3502020 | 70-3502020 | Тормоз в сборе | |
| 1 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | |
| 2 | 36-1702358 | Кольцо пружинное | |
| 3 | Проволока 1,6х300 ГОСТ 3482-74 | Проволока 1,6х300 ГОСТ 3482-74 | |
| 4 | 50-3502202 | Чехол | |
| 5 | 70-3502035 | Кожух | |
| 6 | 50-3502050 | Диск | |
| 7 | А59.01.201 | Накладка | |
| 8 | 50-3502036-Б | Диск нажимной | |
| 9 | Шарик 22,225-100 | Шарик 22,225-100 | |
| 10 | 77.38.163 | Пружина | |
| 11 | Шпонка 6х11 ГОСТ 8785-68 | Шпонка 6х11 ГОСТ 8785-68 | |
| 12 | 50-3503017 | Рычаг | |
| 13 | 70-3503018 | Шайба | |
| 14 | 70-3503019 | Болт | |
| 15 | Шплинт 5х36-001 ГОСТ 6958-68 | Шплинт 5х36-001 ГОСТ 6958-68 | |
| 16 | 50-3503071 | Шайба | |
| 17 | Манжета 2-25х42-1 ГОСТ 8752-70 | Манжета 2-25х42-1 ГОСТ 8752-70 | |
| 18 | 50-3503015 | Валик | |
| 19 | 50-3502203 | Вилка | |
| 20 | 70-3503045 | Удлинитель | |
| 21 | 70-3503060 | Рычаг левый | |
| 22 | 50-1605152 | Пружина | |
| 23 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | Болт М12-6gх30.88.35.019 ГОСТ 7796-70 | |
| 24 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 25 | 70-3503040 | Педаль | |
| 26 | 70-3503030 | Педаль | |
| 27 | 50-3503067 | Упор | |
| 28 | 70-3503050-Б | Рычаг | |
| 29 | 50-3503064 | Втулка | |
| 30 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 31 | 50-3502198 | Палец | |
| 32 | Палец 12х32 ОСТ 37.001.165-75 | Палец 12х32 ОСТ 37.001.165-75 | |
| 33 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 34 | 50-3502196 | Тяга | |
| 35 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | Гайка М8.6Н.6.019 ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
