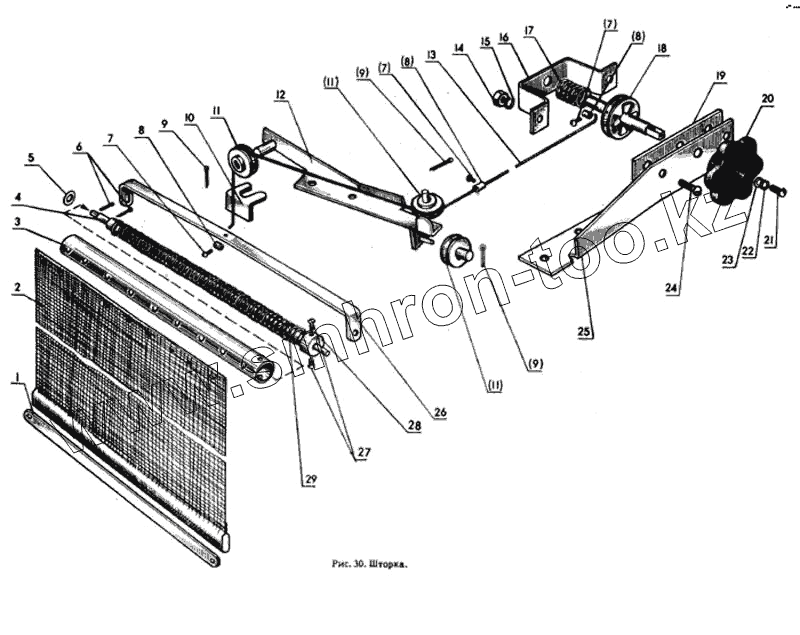

Каталог запасных частей к технике: МТЗ-80. Шторка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
70-1310030 70-1310030 Стержень с фиксатором и пружиной
70-1310410-Б 70-1310410-Б Блок управления в сборе
70-1310010 70-1310010 Шторка в сборе
70-1110020 70-1110020 Стержень со шторкой в сборе
1 70-1310016 Планка
2 70-1310021 Шторка
3 70-1310040 Барабан
4 70-1310070 Стержень
5 Шайба 8 ГОСТ 11371-78 Шайба 8 ГОСТ 11371-78
6 Шплинт 2х12-001 ГОСТ 497-66 Шплинт 2х12-001 ГОСТ 497-66
7 Винт М4-6gх8.56.019 ГОСТ 11371-78 Винт М4-6gх8.56.019 ГОСТ 11371-78
8 70-1310441 Фиксатор
9 Шплинт 3,2х18-001 ГОСТ 397-66 Шплинт 3,2х18-001 ГОСТ 397-66
10 70-1310134 Скоба
11 70-1310024 Ролик
12 70-1310110 Кронштейн
13 70-1310121-А Шнур
14 Гайка М6.6Н.6.019 ГОСТ 5915-70 Гайка М6.6Н.6.019 ГОСТ 5915-70
15 Шайба 6 ГОСТ 6402-70 Шайба 6 ГОСТ 6402-70
16 70-1310411 Скоба
17 А09.01.023 Пружина
18 70-1310450 Барабан
19 70-1310412 Планка
20 70-1310130-А Рукоятка
21 Винт М5-6gх12.56.019 ГОСТ 17473-72 Винт М5-6gх12.56.019 ГОСТ 17473-72
22 Шайба 5 ГОСТ 6402-70 Шайба 5 ГОСТ 6402-70
23 Шайба 5 ГОСТ 11371-78 Шайба 5 ГОСТ 11371-78
24 Винт М6-6gх20.5б.019 ГОСТ 17473-72 Винт М6-6gх20.5б.019 ГОСТ 17473-72
25 70-1310425 Кронштейн
26 70-1310013-А Планка
27 70-1310017 Винт
28 70-1310043 Фиксатор
29 70-1310033 Пружина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
