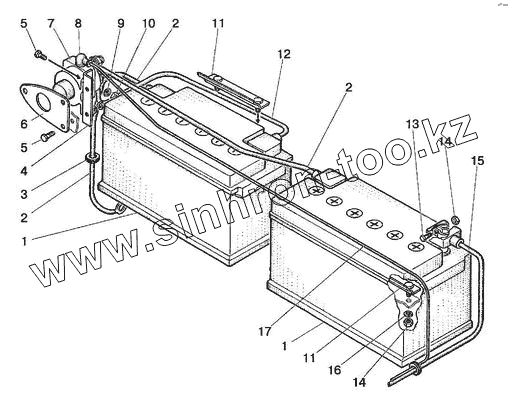

Каталог запасных частей к технике: МТЗ-570. Установка батарей аккумуляторных (система запуска 24В)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
80-3700085-Б-01
80-3700085-Б
1
1
2
2
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
80-3700085-Б-01 80-3700085-Б-01 Установка батарей аккумуляторных
80-3700085-Б 80-3700085-Б Установка батарей аккумуляторных
1 3703.16 Батарея аккумуляторная 12/88
1 3703.17 Батарея аккумуляторная Т12/88
2 1221В-3724075 Провод
3 70-3723042-02 Втулка
4 80-3703061 Кронштейн
5 M6-6gx20.58.35.019 Болт
6 80-3703062 Пластина
7 3737.25 Выключатель батарей
8 54.24.445-Б Наконечник
9 6Т Шайба
10 М6-6Н.6.019 Гайка
11 80В-3703020 Прижим
12 1025-3724044 Провод
13 M8-6gx30.88.35.019 Болт
14 М8-6Н.6.019 Гайка
15 70-3724041-В Провод
16 8Т Шайба
17 80-3724367 Провод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
