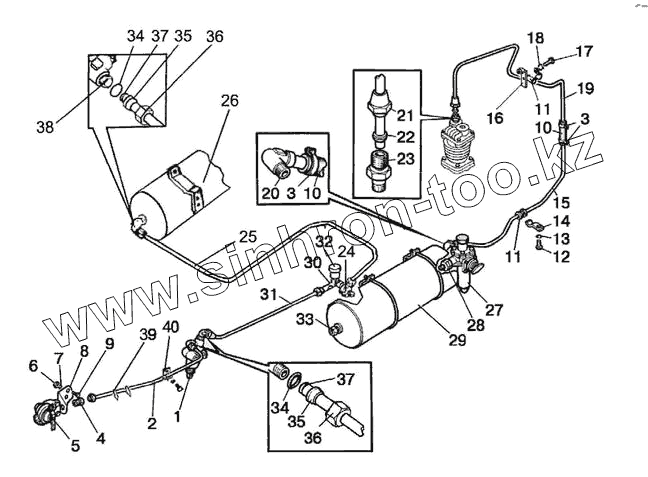

Каталог запасных частей к технике: МТЗ-570. Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
80М-3506005/-01/-02
80-3506005-05/-06/-07
923-3506020
80-3506455
80-3506220
1
1
2
3
3
4
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
80М-3506005/-01/-02 80М-3506005/-01/-02 Пневмопривод
80-3506005-05/-06/-07 80-3506005-05/-06/-07 Пневмопривод
923-3506020 923-3506020 Трубопровод
80-3506455 80-3506455 Трубопровод
80-3506220 80-3506220 Трубопровод
1 А29.3514010 Кран тормозной
1 80-3514010 Кран тормозной
2 1021-3506021-01 Трубопровод
3 5000.02 Хомут с червячной резьбой 16-27
4 1522-3521012 Штуцер
5 А29.76.000 Головка соединительная в сборе
5 80-3521010 Головка соединительная
6 М10-6Н.6.019 Гайка
7 10ОТ Шайба ОСТ 37.001.115-75
8 70-3521012 Кронштейн
9 M10-6gx25.88.35.019 Болт
10 70-1405013 Шланг
11 70-3506027 Втулка
12 М8-6gx16.88.35.019 Болт
13 8Т Шайба
14 70-6804011 Держатель
15 80-3506041 Трубопровод
16 М80-4607018 Кронштейн
17 М8-6gx20.88.35.019 Болт
18 С8.01.019 Шайба
19 80-3506221 Трубопровод
20 70-3513015 Угольник
21 70-3506023 Гайка накидная
22 80-3506024 Муфта
23 70-3506022 Штуцер
24 80-3513050 Тройник
25 923-3506021 Трубка
26 50-3513015-А Баллон
27 А29.51.000Б Регулятор давления
27 80-3512010 Регулятор давления
28 80-3512006 Контргайка
29 80-3513010 Баллон
30 80-3513025 Тройник
31 80-3506454 Трубка
32 ДД10-01-Е Датчик давления воздуха
33 ДАДВ Датчик аварийного давления воздуха
34 012-015-19-2-4 Кольцо
35 1522-3506024 Муфта
36 1522-3506023 Гайка
37 1522-3506022 Нипель
38 1522-3514033 Угольник
39 80-3723045-01 Манжета
40 70-4802046 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
