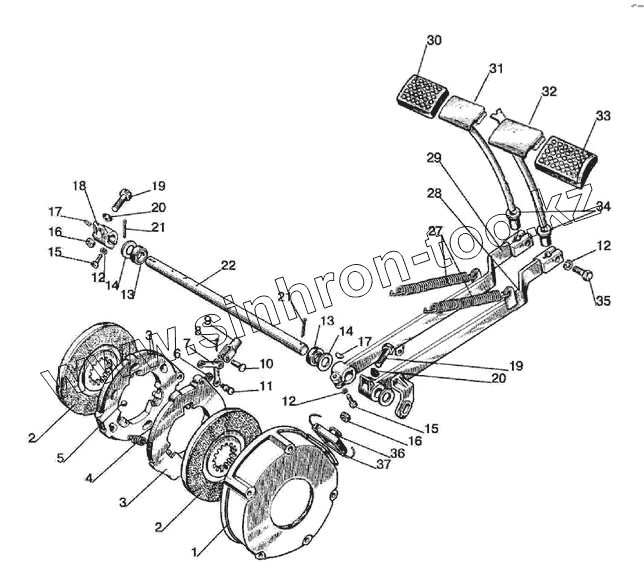

Каталог запасных частей к технике: МТЗ-570. Тормоза. Управление тормозами (сухого трения)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
70-3503080
85-3502010
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
27
28
29
30
31
31
32
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
70-3503080 70-3503080 Тяга тормоза
85-3502010 85-3502010 Тормоз
1 85-3502035 Кожух
2 85-3502040-01 Диск тормозной
2 85-3502040-04 Диск
3 85-3502030 Диск нажимной в сборе
3 85-3502036 Диск нажимной
4 77.38.163 Пружина
5 22,225-100 Шарик
6 М8-6Н.6.019 Гайка
7 85-3502196 Тяга
8 3,2x18.019 Шплинт
9 50-3502203 Вилка
10 12x32 Палец
11 50-3502198 Палец
12 12ОТ Шайба ОСТ 37.001.115-75
13 2.2-25x42-1 Манжета
14 50-3503071 Шайба
15 M12-6gx35.88.35.019 Болт
16 М12x1,25-61-1.04.019 Гайка
17 СШ-611 Шпонка
18 70-3503017-А Рычаг
19 70-3503019 Болт
20 70-3503018 Шайба
21 5x36.019 Шплинт
22 50-3503015 Валик
27 50-1605152 Пружина
28 80-3503110 Рычаг
29 80-3503120 Рычаг
30 А13.34.001 Чехол
31 80-3503090 Педаль левая с чехлом в сборе
31 80-3503140 Педаль
32 80-3503080 Педаль правая с чехлом в сборе
32 80-3503130 Педаль
33 А13.33.002 Чехол
34 80-3503158-А Чехол
35 M12-6gx30.88.35.019 Болт
36 50-3502202 Чехол
37 1,6-О-С Проволока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
