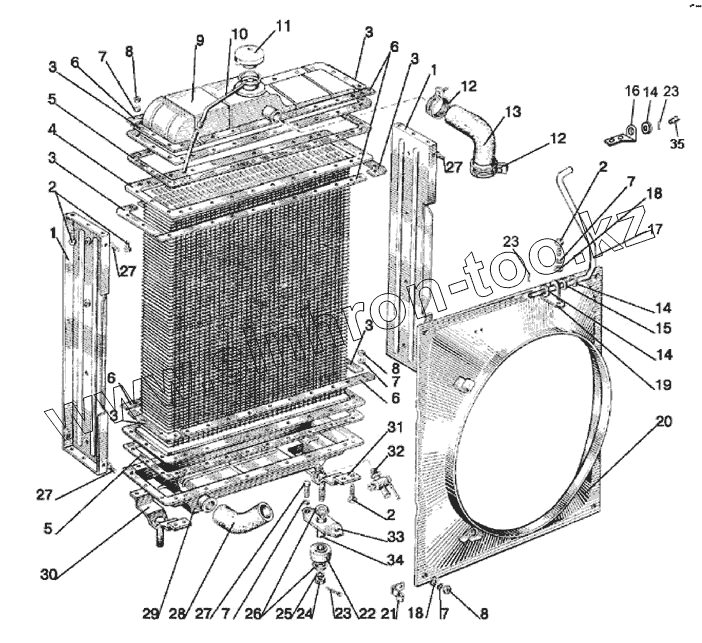

Каталог запасных частей к технике: МТЗ-570. Радиатор водяной. Подвеска радиатора водяного

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
70У.13.01.010
1
1
2
2
2
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
8
8
9
10
11
12
12
13
14
14
14
15
16
17
18
18
19
20
21
22
23
23
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
70У.13.01.010 70У.13.01.010 Радиатор водяной
1 70У.13.01.126-1 Стойка радиатора
2 M8-6gx25.88.35.019 Болт
3 70У.13.01.255 Накладка угловая
4 70У.13.01.020 Сердцевина радиатора
5 70У.13.01.169 Прокладка
6 70У.13.01.256 Накладка
7 8T Шайба
8 М8-6Н.6.019 Гайка
9 70У.13.01.055-7 Бак верхний
10 70-1301158 Трубка пароотводящая
11 А21.01.270 Крышка тип 1
12 XС-46 Хомут
13 70-1303001 Шланг
14 С8.01.019 Шайба
15 85-1302071 Амортизатор
16 1520-1302072 Кронштейн
17 90-1302003 Растяжка
18 С8.01.019 Шайба
19 80-1302012-А Кронштейн
20 70-1309080 Кожух
21 48-1104016 Хомутик
22 70У.13.02.018 Амортизатор
23 3,2x18.019 Шплинт
24 М12-6Н.6.019 Гайка
25 12ОТ Шайба ОСТ 37.001.115-75
26 С12.01.019 Шайба
27 M8-6gx16.88.35.019 Болт
28 50-1303062-Б2 Шланг
29 70У.13.01.075 Бак нижний
30 70У.13.01.190 Опора левая
31 70У.13.01.180 Опора правая
32 Кр2-1305000 Края
33 70У.13.02.016 Планка
34 70У.13.02.015 Втулка
35 90-1302004 Трубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
