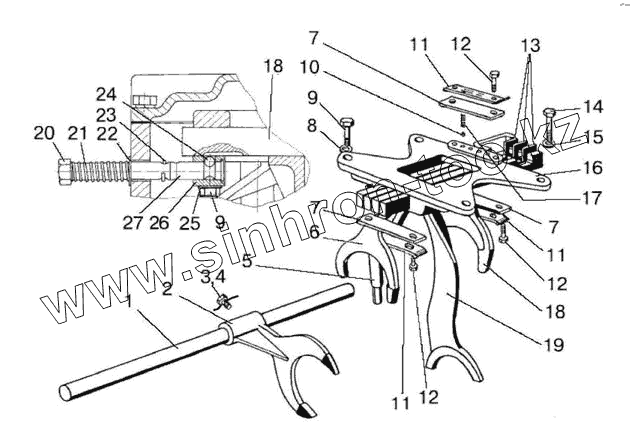

Каталог запасных частей к технике: МТЗ-570. Механизм управления механической КП, корпус вилок

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
50-1702080-А-01
50-1702080-А
822-1702080-01
822-1702080
1
2
3
4
5
5
6
7
7
7
8
9
9
10
11
11
11
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
50-1702080-А-01 50-1702080-А-01 Корпус вилок
50-1702080-А 50-1702080-А Корпус вилок
822-1702080-01 822-1702080-01 Корпус вилок
822-1702080 822-1702080 Корпус вилок
1 50-1702063 Валик
2 50-1702028 Вилка переключения редуктора
3 36-1702110 Винт установочный
4 1,6-О-С Проволока
5 50-1702095-А1 Поводок
5 922-1702095 Поводок
6 50-1702116 Вилка переключения IV и V передач
7 50-1702081 Планка вилок переключения
8 10ОТ Шайба ОСТ 37.001.115-75
9 M10-6gx35.88.35.019 Болт
10 10,0-60 Шарик ГОСТ 3722-81
11 50-1702107-А Пластина стопорная
12 M10-6gx25.88.35.019 Болт
13 50-1702083 Планка замковая
14 50-1702092 Болт призонный М12х42
15 120Т Шайба
16 50-1702085 Корпус вилок
17 50-1702148-А Пружина фиксатора
18 50-1702096 Вилка переключения III передачи
19 74-1702086 Вилка 1-й передачи и заднего хода
20 70-1702073 Шток
21 70-1702077 Пружина
22 70-4605163 Шайба
23 2x20 Шплинт
24 7,938-100 Шарик
25 50-1702107 Шайба
26 70-1702072 Кронштейн
27 70-1702071 Шток
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
