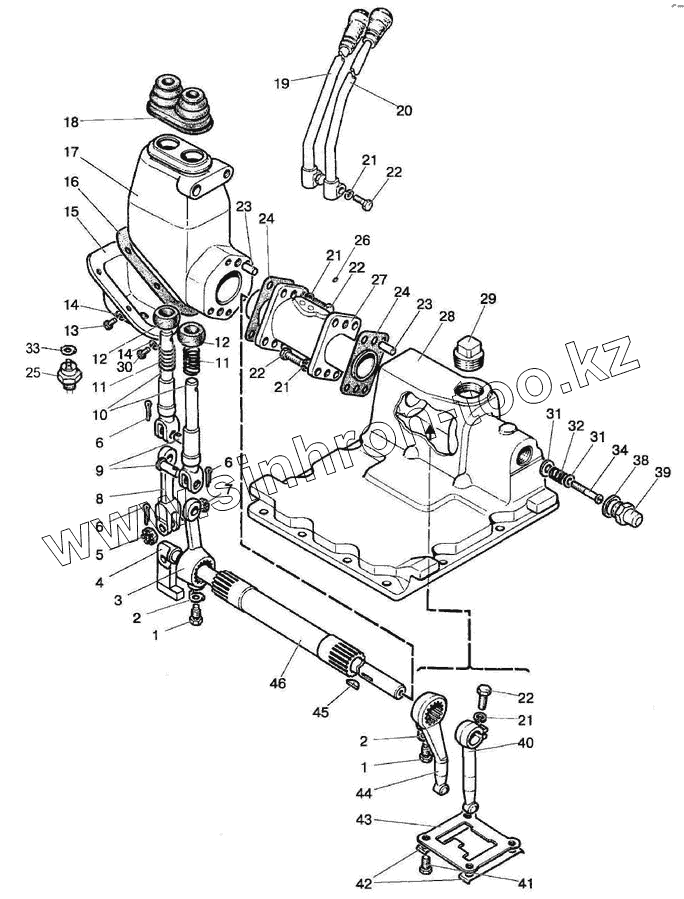

Каталог запасных частей к технике: МТЗ-570. Механизм 2-х рычажного управления КП

Тип техники

Марка

Модель

Схема

920-1702010-03

920-1702010

1

1

2

2

3

4

5

6

6

6

7

8

9

10

11

11

12

12

13

14

14

15

16

17

18

19

20

21

21

21

21

22

22

22

22

23

23

24

24

25

26

27

28

29

30

31

31

32

33

34

38

39

40

41

42

43

43

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
920-1702010-03	920-1702010-03		Управление КП
920-1702010	920-1702010		Управление КП
920-1702090	920-1702090		Корпус
1	922-1702021		Болт
2	50-1702107		Шайба
3	922-1702017		Рычаг
4	920-1702020		Вал
5	М12-6Н.04.019		Гайка
6	3,2x18.019		Шплинт
7	80-1702108		Болт
8	922-1702018		Вилка
9	12x32		Палец
10	80С-1702074		Вилка
11	77.37.117		Пружина
12	142-1702032		Сфера
13	В.М6-6дx20.58.019		Винт
14	6Т		Шайба
15	920-1702023		Крышка
16	922-1702024		Прокладка
17	922-1702011-01		Корпус
18	922-1702019		Чехол
19	920-1702060/-01		Рычаг
20	920-1702050		Рычаг
21	10ОТ		Шайба ОСТ 37.001.115-75
22	М10-6дx30.88.35.019		Болт
23	ШЦК10x25		Штифт
24	922-1702026		Прокладка
25	ВК12-41		Выключатель
26	923-1702023		Заглушка
27	920-1702012		Проставка
28	922-1702025		Крышка
29	50-1701130		Сапун
30	В.М6-6дx50.58.019		Винт
31	С12.01.019		Шайба
32	920-1702313		Пружина
33	50-1702048		Прокладка
34	920-1702314		Винт
38	80-1702098		Шайба
39	80С-1702302		Корпус
40	70-1703011		Рычаг
41	М10-6gx18.88.35.019		Болт
42	50-1702107-А		Пластина стопорная
43	922-1702084		Пластина
43	822-1702084		Пластина
44	920-1702016		Рычаг
45	СШ-611		Шпонка
46	920-1702015		Труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
