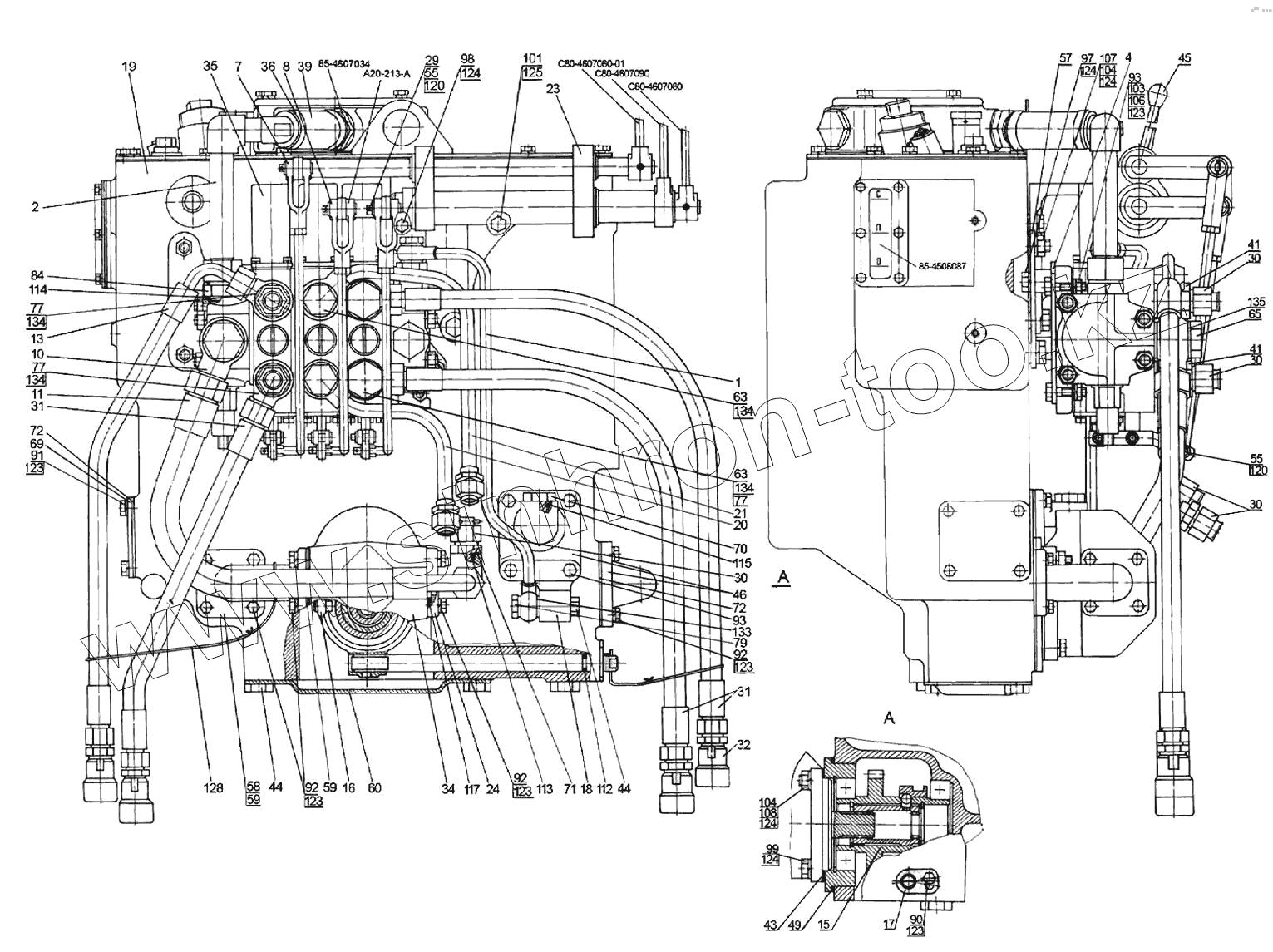

Каталог запасных частей к технике: МТЗ-570. Гидроагрегаты и арматура
85-4608087
С80-4607080-01
С80-4607090
С80-4607080
А20-213-А
85-4607034
1
2
4
7
8
10
11
13
15
16
17
18
19
19
20
21
23
24
29
30
30
30
30
31
31
32
32
34
34
34
34
34
35
36
39
41
41
43
44
44
45
46
49
55
55
57
58
59
59
60
63
63
65
69
70
71
72
72
77
77
77
79
84
90
91
92
92
92
93
93
97
98
99
101
103
104
104
106
107
108
112
113
114
115
117
120
120
123
123
123
123
123
123
124
124
124
124
124
125
128
133
133
134
134
134
134
135
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-4608087 | 85-4608087 | Указатель | |
| С80-4607080-01 | С80-4607080-01 | Рычаг | |
| С80-4607090 | С80-4607090 | Рычаг | |
| С80-4607080 | С80-4607080 | Рычаг | |
| А20-213-А | А20-213-А | Вилка | |
| 85-4607034 | 85-4607034 | Штуцер | |
| 1 | Р85-4607110 | Труба | |
| 2 | Р85-4607425 | Труба | |
| 4 | Р1221-4607030 | Кронштейн | |
| 7 | Р1221-4607260 | Тяга | |
| 8 | Р1221-4607260-01 | Тяга | |
| 10 | 952-4607080 | Штуцер | |
| 11 | 952-4607140 | Рукав высокого давления | |
| 13 | 680-4607140-04 | Рукав высокого давления | |
| 15 | 80-4604010 | Привод насоса | |
| 16 | 85-4604030 | Вилка | |
| 17 | 85-4604040-Б | Вал | |
| 18 | 85-4607435 | Кронштейн | |
| 19 | 85-4608010 | Корпус гидросистемы | |
| 19 | Р85-4600015-01 | Корпус гидросистемы | |
| 20 | 85-4607060-Б | Труба | |
| 21 | 85-4607080-Б | Труба | |
| 23 | 80-4607040-04 | Кронштейн | |
| 24 | Д80-4607100 | Патрубок | |
| 29 | А61-030-А1 | Палец | |
| 30 | Н.036.12.010 | Заглушка | |
| 31 | ПН.036.83.040 | Рукав высокого давления | |
| 32 | М036.50Б.10 | Корпус левый | |
| 32 | НР10-3Мx0041А0 | Муфта | |
| 34 | НШ32Д-3 | Насос шестеренный | |
| 34 | НШ32УВ-3 | Насос | |
| 34 | НШ32УКФ-3 | Насос шестеренный | |
| 34 | НШ32МА-3 | Насос | |
| 34 | НШ32М-3 | Насос | |
| 35 | РП70-1221С | Распределитель | |
| 36 | XС-31 | Хомут | |
| 39 | Р85-4607063 | Шланг | |
| 41 | 952-4607061 | Штуцер | |
| 43 | 36-1022054-А | Прокладка | |
| 44 | 1221-1802091 | Пробка резьбовая | |
| 45 | 70-3401093 | Наконечник | |
| 46 | 85-3407101 | Патрубок | |
| 49 | 70-4604037 | Прокладка | |
| 55 | 70-4607144 | Шайба | |
| 57 | 50-4607032-Б | Кронштейн | |
| 58 | 50-4607096-А | Патрубок | |
| 59 | 50-4607097 | Прокладка | |
| 60 | 50-4607099 | Крышка | |
| 63 | 40-4607032 | Болт | |
| 65 | 40-4607037 | Болт | |
| 69 | 70-4608019 | Крышка | |
| 70 | 85-4608021 | Пробка | |
| 71 | 70-1405089 | Штуцер | |
| 72 | 70-4608033 | Прокладка | |
| 77 | 530-4614029 | Угольник | |
| 79 | Д18-051 | Болт | |
| 84 | Н.036.04.011 | Штуцер ввертной | |
| 90 | М8-6gx16.88.35.019 | Болт | |
| 91 | М8-6gx20.88.35.019 | Болт | |
| 92 | М8-6gx25.88.35.019 | Болт | |
| 93 | M8-6gx30.88.35.019 | Болт | |
| 97 | M10-6gx20.88.35.019 | Болт | |
| 98 | M10-6gx30.88.35.019 | Болт | |
| 99 | M10-6gx40.88.35.019 | Болт | |
| 101 | M12-6gx35.88.35.019 | Болт | |
| 103 | M8-6H.6.019 | Гайка | |
| 104 | М10-6Н.6.019 | Гайка | |
| 106 | С8.01.019 | Шайба | |
| 107 | М103р/6gx20.66.019 | Шпилька | |
| 108 | М103р/6gx35.66.019 | Шпилька | |
| 112 | 013-017-25-1-4 | Кольцо | |
| 113 | 017-022-30-1-4 | Кольцо | |
| 114 | 021-024-19-2-2 | Кольцо | |
| 115 | 021-025-25-1-4 | Кольцо | |
| 117 | 035-040-30-1-4 | Кольцо | |
| 120 | 3,2x18.019 | Шплинт | |
| 123 | 8Т | Шайба | |
| 124 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 125 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 128 | 1,0-О-С | Проволока | |
| 133 | РМ14 | Шайба | |
| 133 | Д18-055-А | Шайба | |
| 134 | РМ1/2 | Шайба | |
| 134 | 40-4607038-А | Шайба | |
| 135 | РМ24 | Шайба | |
| 135 | 40-4607033-А | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
