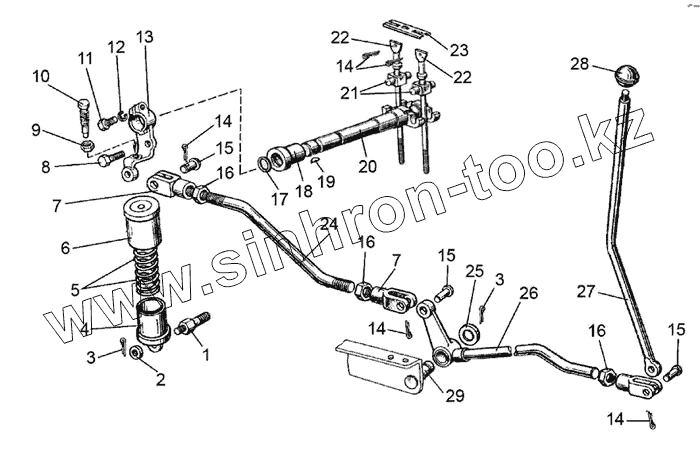

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Управление ВOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
14
14
14
15
15
15
16
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
70-4216065 70-4216065 Рычаг с осью и гайкой в сборе
70-4216060-Б 70-4216060-Б Тяга рычага с осью и гайкой в сборе
50-4216070-Б-01 50-4216070-Б-01 Валик управления
1 70-4216048-Б Болт
2 16.01.019 Шайба ГОСТ 11371-78
3 4x36.019 Шплинт
4 70-4216013 Стакан
5 70-4216011 Пружина
6 70-4216015 Крышка
7 50-3502203 Вилка
8 М10-6gх60.88.35.019 Болт
9 М16-6Н6 019 Гайка
10 70-4216023-А Болт
11 М12-6gх35.83.35.019 Болт
12 120Т Шайба
13 50-4216022-А Рычаг
14 3,2x18.019 Шплинт
15 12x32 Палец
16 М12х1,25-61-1.6.019 Гайка
17 025-030-30-1-4 Кольцо
18 50-4216024 Втулка
19 СШ-611 Шпонка
20 50-4216018-01 Валик управления
21 50-4216034 Ось
22 70-4216028 Винт
23 80-4216039 Стопор
24 70-4216043-Б Тяга
25 50-3406037 Шайба упорная
26 70-4216050-Б Рычаг
27 70-4216081-Б Стержень
28 70-1702125 Рукоятка
29 70-4216069 Валик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
