Каталог запасных частей к технике: МТЗ-510/512, 520/522. Стартер

Тип техники

Марка

Модель

Схема

AZJ3124

1

2

2

2

2

2

2

3

3

4

5

5

6

7

7

8

8

8

8

8

8

9

10

11

12

12

13

13

13

13

13

13

13

13

13

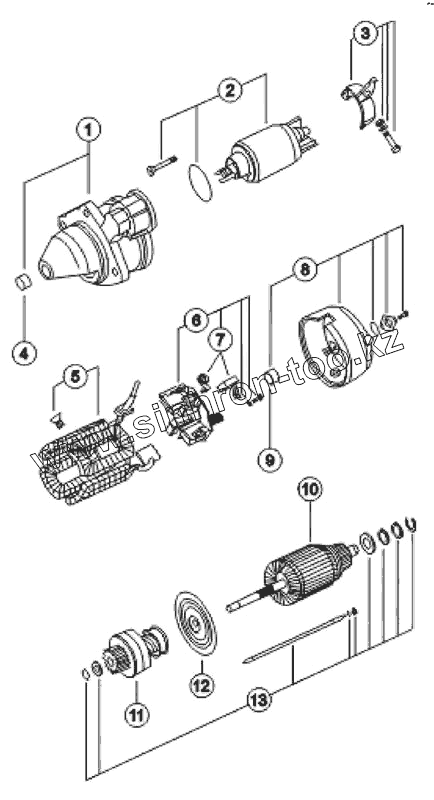

Позиция на иллюстрации	Заводской номер детали		Название детали
AZJ3124	AZJ3124		Стартер
1	16 281.793		Передняя крышка
2	16.670.262		Реле
2	16150.007		Сердечник
2	15.200.058		Пружина
2	707.002275		Кольцо
2	16300.126		Винт ВМ5х55
2	16.670.154-01		Реле в сборе
3	16.901.700		Рычаг
3	15.300.191		Болт специальный
4	15.120.243		Втулка подшипника
5	16.901.700		Рычаг
5	15.300.191		Болт специальный
6	16.903.908		Щеткодержатель
7	16.770.083		Щетка
7	15.200.243		Пружина
8	15.300.710		Винт М5х10
8	15.400.056		Кольцо уплотнительное
8	15.400.249		Вставка
8	15120.155		Втулка
8	16.283.449		Задняя крышка
8	15.900.140		Крышка
9	15.120.155		Втулка подшипника
10	16.360.402		Ротор
11	16.903.550		Бендикс
12	16.281.299		Крышка средняя
12	15120.154		Втулка
13	15.900.204		Шайба стопорная
13	15.300.028		Шайба регулировочная
13	15.300.027		Шайба регулировочная
13	15.401.009		Шайба изоляционная
13	М6		Гайка
13	D6		Шайба
13	15.300.057		Шпилька М6х213
13	15.300.042		Кольцо
13	15.200.007		Кольцо пружинное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
