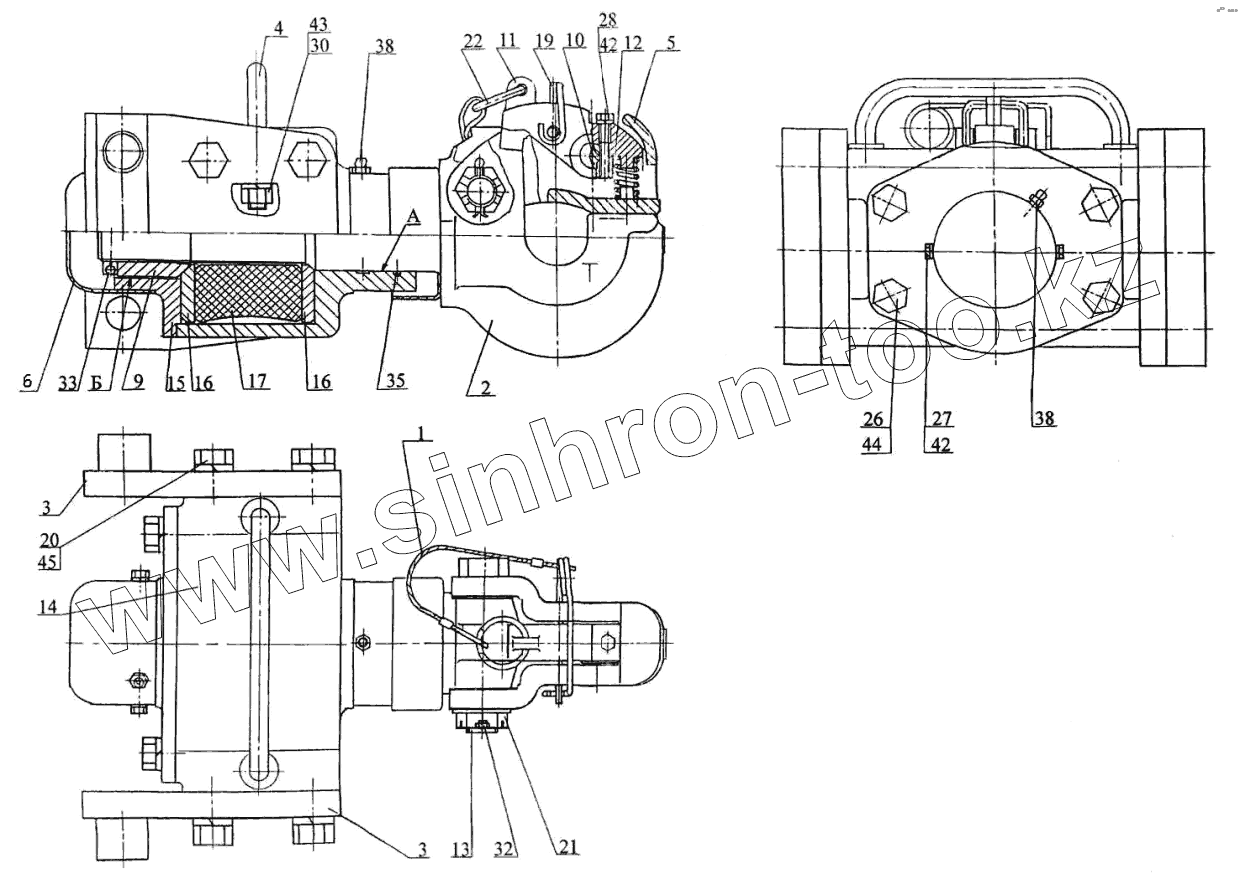

Каталог запасных частей к технике: МТЗ-3522. Крюк с амортизатором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
9
10
11
12
13
14
15
16
16
17
19
20
21
22
26
27
28
30
32
33
35
38
38
42
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 2522-2707220 Тросик
2 2522-2707255 Крюк
3 2522-2707270 Пластина
4 2522-2707290 Рукоятка
5 2522-2727295 Скоба
6 2522-2707300 Чехол
9 2522-2707244 Гайка
10 2522-2707246 Ось
11 2522-2707247 Защелка
12 2522-2707248 Пружина
13 2522-2707249 Болт
14 2522-2707251 Корпус
15 2522-2707253 Крышка
16 2522-2707256 Шайба упорная
17 2522-2707257 Амортизатор
19 2522-2707263 Фиксатор
20 680-2707024 Болт
21 70-4605316 Гайка упорная
22 А61.03.002 Кольцо
26 БолтМ16-6gx32.88.35.019 Болт
27 БолтМ6-6gx12.88.35.019 Болт
28 БолтМ6-6gx45.88.35.019 Болт
30 ГайкаМ14х1,5-6Н.6.019 Гайка
32 Шплинт5х36.019 Шплинт
33 Шплинт6,3х63.016 Шплинт
35 060-068-46-2-2 Кольцо
38 Масленка1.3Ц9.хр Масленка
42 Шайба6Т Шайба
43 Шайба14ОТ Шайба
44 Шайба16ОТ Шайба
45 Шайба20ОТ Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
