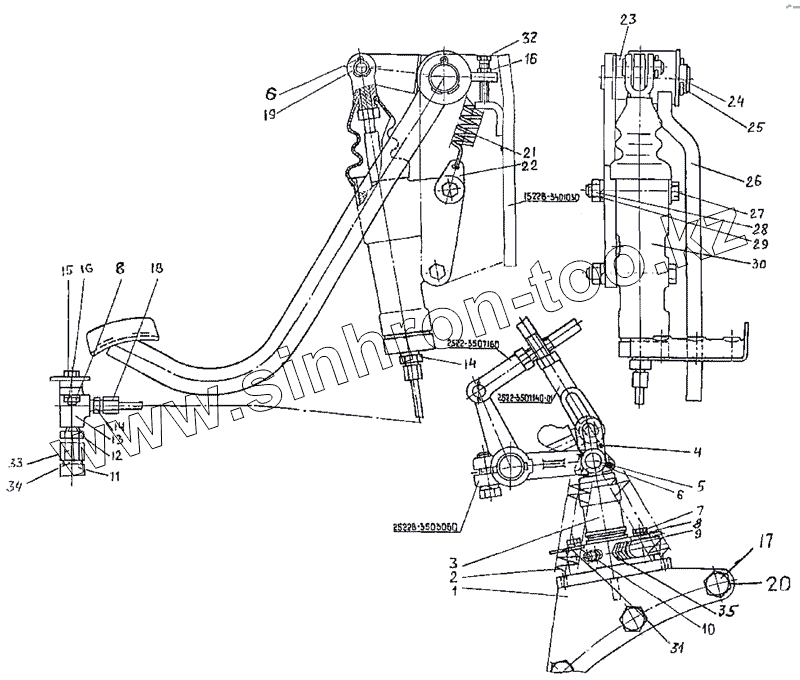

Каталог запасных частей к технике: МТЗ-2522. Управление тормозами на реверсе

Тип техники

Марка

Модель

Схема

2522-3507160

1522В-3401030

2522В-3503060

1

2

3

4

5

6

6

7

8

8

9

10

11

12

13

14

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
2522-3507160	2522-3507160		Тяга
1522В-3401030	1522В-3401030		Кронштейн
2522В-3503060	2522В-3503060		Рычаг
1	2522В-3503040		Кронштейн
2	70-4803019		Пружина
3	73067392		Цилиндр рабочий
4	2522В-3503551		Шток
5	12x40		Палец
6	3,2x18.019		Шплинт
7	M8-6gx45.88.35.019		Болт
8	8Т		Шайба
9	2522В-3503552		Штуцер
10	923-1602116		Ушко
11	923-3503200-01		Рукав гибкий тормозов тип IV
12	822-3503155		Штуцер
13	80В-1602106-Б		Угольник
14	822-3503701		Штуцер
15	M8-6gx25.88.35.019		Болт
16	М8-6Н.6.019		Гайка
17	2522-2401111-01		Болт
18	2522В-3503830		Трубопровод
19	12x32		Палец
20	180Т		Шайба
21	70-4616033зам		Пружина
22	80-1602116		Ушко
23	80У-1602143		Втулка
24	50-3503071		Шайба
25	5x36.019		Шплинт
26	1522В-3503820		Педаль
27	M10-6gx70.88.35.019		Болт
28	М10-6Н.6.019		Гайка
29	10ОТ		Шайба ОСТ 37.001.115-75
30	1221В-1602610		Цилиндр главный
31	С8.01.019		Шайба
32	M8-6gx35.88.35.019		Болт
33	Д80-4607212		Гайка
34	923-3503221		Ниппель
35	85-1702051		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
