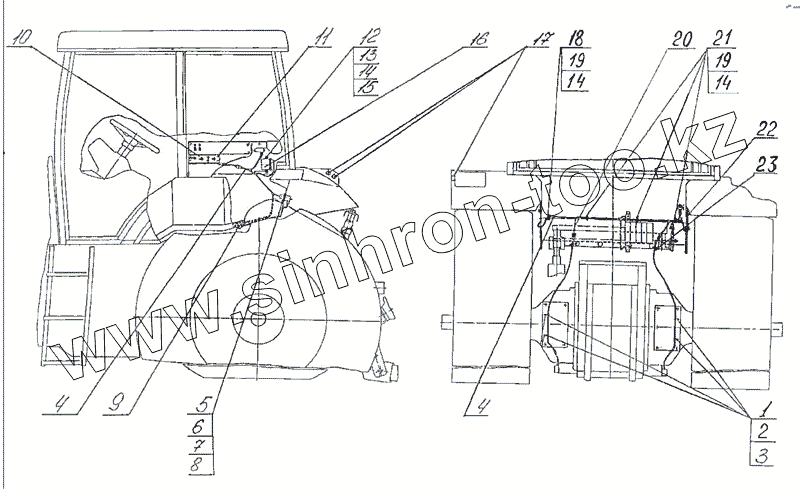

Каталог запасных частей к технике: МТЗ-2522. Управление навесным устройством (2522ДВ/3 022ДВ/2822ДЦ)

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

14

14

15

16

17

18

19

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	50-3723021		Скоба
2	M8-6gx16.88.35.019		Болт
3	8Т		Шайба
4	2522-3724890-Б		Жгут
5	B.M3-6gx16.58.019		Винт
6	М2-6Н.6.019		Гайка
7	С3.01.019		Шайба
8	3Т		Шайба
9	70-3723042-02		Втулка
10	0 538 201611		Панель управления
11	B.M4-6gx20.58.019		Винт
12	M6-6gx30.88.35.019		Болт
13	С6.01.019		Шайба
14	6Т		Шайба
15	Р50-4616023		Втулка
16	R 917 004 743		Блок электронный
17	145 000 АВ		Выключатель кнопочный
18	1321-8700019-02		Хомут
19	M6-6gx12.88.35.019		Болт
20	2522-3724895		Жгут
21	1321-8700019-01		Хомут
22	1221-8700022		Хомут
23	80-3723045-01		Манжета
24	80-3723045		Манжета

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
