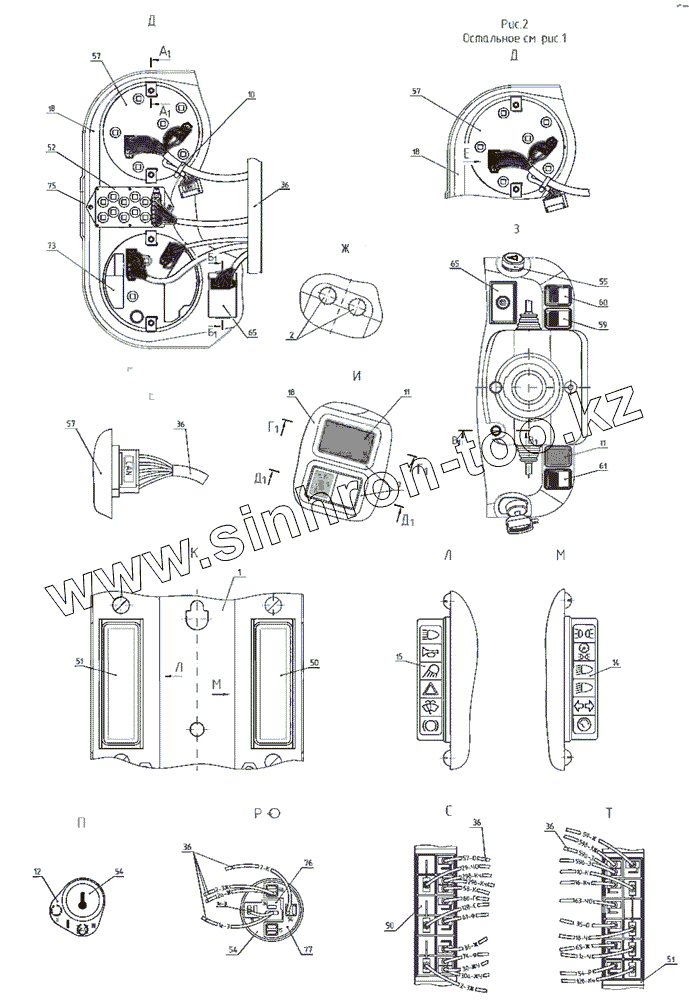

Каталог запасных частей к технике: МТЗ-2522. Щиток приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
7
10
11
11
12
14
15
18
18
18
36
36
36
36
36
50
50
51
51
52
54
54
55
57
57
57
57
59
60
61
65
73
73
75
77
Позиция на иллюстрации Заводской номер детали Название детали
1 822-3805050 Основание
2 80-3805065 Винт
3 822-3805075 Кронштейн
5 70-3506027 Втулка
6 822-3709124 Чехол
7 5336-3710015 Рамка выключателя
8 80-3723043 Скоба
9 822-3723044 Хомутик
10 80-3723045 Манжета
11 80-3801327 Заглушка
12 822-3805013-01 Табличка
14 822-3805026-Б Табличка
15 822-3805027-Б Табличка
16 822-3805072 Кронштейн
17 822-3805073-Б Кронштейн
18 923-3805121 Панель
19 822-3805161 Боковина
20 822-3805162 Боковина
21 ПР-32-04 Уплотнитель
22 M6-6gx60.88.35.019 Болт
23 M8-6gx20.88.35.019 Болт
24 M6-6gx16.88.35.019 Болт
25 B.M5-6gx16.58.019 Винт
26 B.M6-6gx16.58.019 Винт
27 B.M6-6gx20.58.019 Винт
30 М6-6Н.6.019 Гайка
32 М5-6Н.6.019 Гайка ГОСТ 5915-70
34 С6.01.019 Шайба
35 С8.01.019 Шайба
36 3022-3724390 Жгут
37 822-3724010-Б Жгут
38 923-3724270 Жгут
41 5Т Шайба
42 6Т Шайба
43 8Т Шайба
50 БП-1-01 Блок предохранителей
51 БП-2-01 Блок предохранителей
52 АР10.3803 Блок контрольных ламп
54 14-0313-0000 Выключатель стартера
55 245.3710 Выключатель аварийный
57 АР70.3801-01 Комбинация приборов
57 АР70.3801-02 Комбинация приборов
59 П150М-25.52 Переключатель
60 П147М-04.29 Переключатель
61 П150М-14.48 Переключатель
63 ПКП-1А Переключатель подрулевой
64 ПКП-3А Переключатель стеклоочистителя
65 АР80.3709 Пульт управления
67 8586.6/0031 Прерыватель указателей поворота
68 ЭРП-1 Прерыватель указателей поворота
69 РС492 Реле-прерыватель контрольной лампы ручного тормоза
70 733.3747 Реле
71 902.3747-10 Реле
72 902.3747-20 Реле на размыкание 20А
73 АР80.3813 Индикатор комбинированный
73 АР80.3813-01 Индикатор комбинированный
74 4x10.019 Шуруп
75 4x16.019 Шуруп
77 30-16-06571 Колодка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
