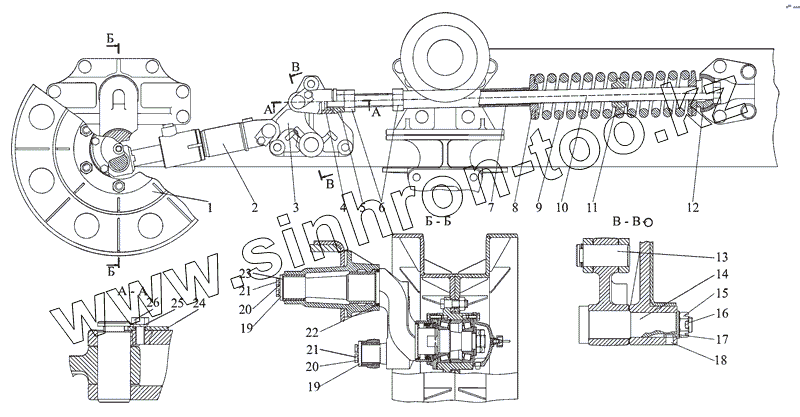

Каталог запасных частей к технике: МТЗ-2103. Механизм натяжения гусеницы
2103-3211010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-3211085 | 2103-3211085 | Амортизатор | |
| 2103-3211010 | 2103-3211010 | Механизм натяжения гусеницы | |
| 1 | 2103-3211030 | Колесо направляющее | |
| 2 | ГВАЯ 002-00.000 | Гидроцилиндр | |
| 3 | 1802-3211013 | Звено промежуточное | |
| 4 | 1802-3211011-Б | Вилка | |
| 5 | 1802-3211092 | Гайка регулировочная | |
| 6 | 1802-3211094 | Гайка | |
| 7 | 1802-3211091 | Труба | |
| 8 | 2103-3211087 | Упор | |
| 9 | 1802-3211089 | Пружина | |
| 10 | 1802-3211086 | Болт натяжной | |
| 11 | 1802-3211093 | Втулка опорная | |
| 12 | 1802-3211088 | Подпятник | |
| 13 | 1802-3211016 | Палец | |
| 14 | 1802-3211015 | Ось звена | |
| 15 | М24х2-6Н.04.019 | Гайка | |
| 16 | 5x36.019 | Шплинт | |
| 17 | С24.01.019 | Шайба | |
| 18 | 1802-3211012 | Сухарь | |
| 19 | 1802-3211017 | Шайба упорная | |
| 20 | 4598166068 | Шайба 12ОТ | |
| 21 | M12-6gx25.88.35.019 | Болт | |
| 22 | 1802-3211021 | Кольцо | |
| 23 | 1802-3211018 | Прокладка | |
| 24 | 1802-3211014 | Планка | |
| 25 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 26 | M10-6gx16.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
