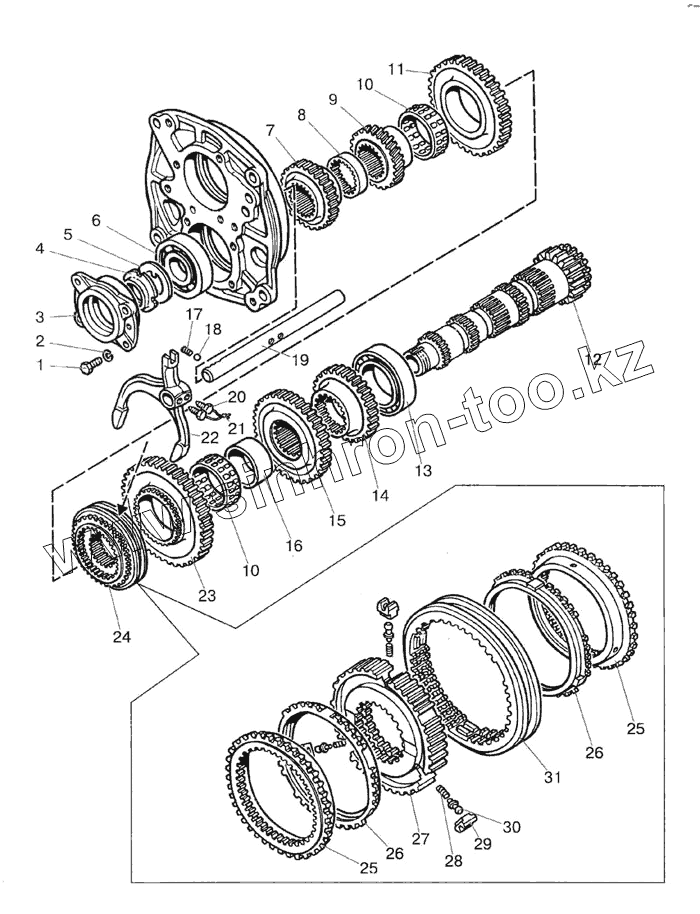

Каталог запасных частей к технике: МТЗ-1523 (2008). Вал промежуточный

Тип техники

Марка

Модель

Схема

1222-1701190

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1222-1701190	1222-1701190		Вал промежуточный
1	М10х30		Болт
2	10ОТ		Шайба ОСТ 37.001.115-75
3	80-1701151		Стакан
4	80-1701047		Гайка
5	80-1701186		Шайба
6	6311-А		Подшипник
7	1222-1701217		Шестерня
8	1222-1701213		Втулка
9	1222К-1701219		Шестерня
10	КК78х89х38Е		Подшипник
11	1222-1701214		Шестерня
12	1222-1701182		Вал-шестерня
13	3514Н		Подшипник
14	1222-1701218		Шестерня
15	1222-1701216		Шестерня
16	1222-1701046		Втулка
17	50-1702148-А		Пружина фиксатора
18	10,0-60		Шарик ГОСТ 3722-81
19	1222-1702087		Поводок
20	220-1702061		Болт
21	1,6-0-С		Проволока
22	1222-1702089-Б		Вилка
23	1222-1701212		Шестерня
24	GT-C114		Синхронизатор
25	C1-D114-004		Кольцо коническое
26	C1-D114-010		Кольцо блокировочное
27	C1-D114-006		Каретка
28	C1-D114-003		Пружина
29	C1-D114-002		Толкатель
30	C1-D114-001		Фиксатор
31	C1-D114-005		Муфта
