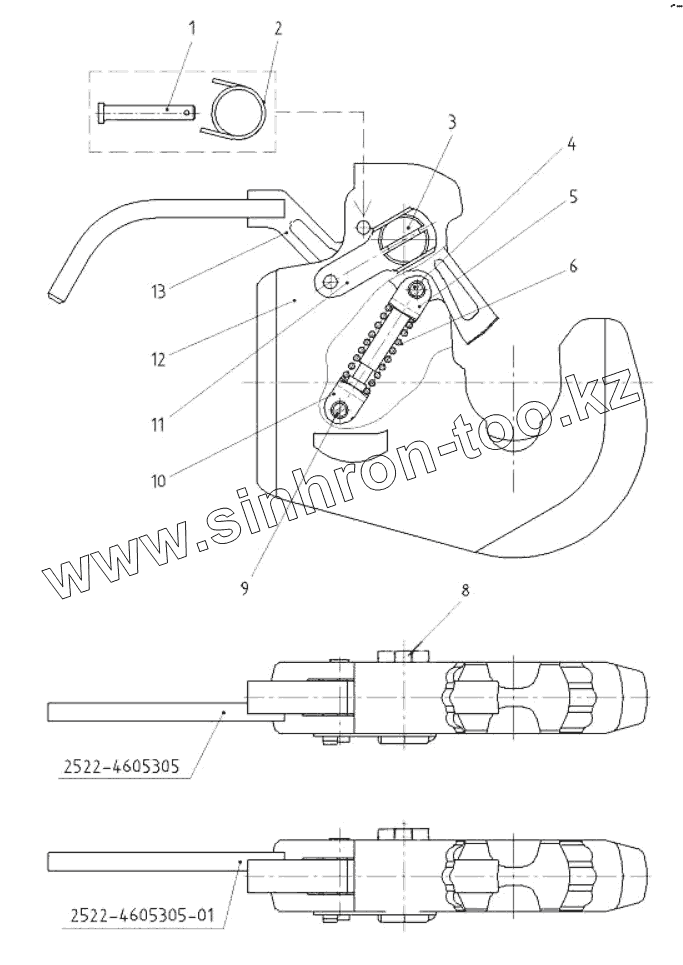

Каталог запасных частей к технике: МТЗ-1523.6. Захват 2522-4605300/-01 «МТЗ» 3кат.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2522-4605305-01
2522-4605305
1
2
3
4
5
6
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
2522-4605305-01 2522-4605305-01 Фиксатор
2522-4605305 2522-4605305 Фиксатор
1 2522-4605053 Палец
2 А61.05.004 Кольцо
3 2522-4605321 Ось
4 2522-4605309 Ось
5 2522-4605316 Вилка
6 2522-4605308 Пружина
8 2522-4605322 Винт
9 2522-4605317 Палец
10 2522-4605306 Вилка
11 2522-4605320 Стопор
12 2522-4605310 Корпус захвата
13 2522-4605305/305-01 Фиксатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
