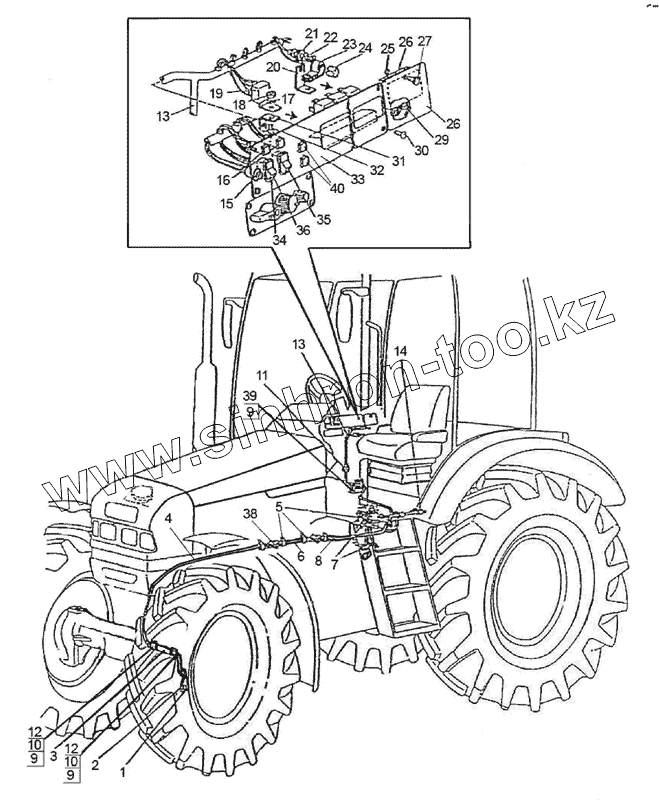

Каталог запасных частей к технике: МТЗ-1523.4. Управление БД и ПВМ 1522-8700410-Д
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
12
13
13
14
15
16
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50-1702048 | Прокладка | |
| 2 | ВК 12-51 | Выключатель | |
| 3 | 1222-8700021 | Труба | |
| 4 | 1221-3724840-В | Жгут | |
| 5 | 80-3723045-01 | Манжета | |
| 6 | 1222-3724850-02 | Жгут | |
| 7 | 80-3723045 | Манжета | |
| 8 | 1522-3724830-Д | Жгут | |
| 9 | 8Т | Шайба | |
| 10 | M8-6gx16.88.35.019 | Болт | |
| 11 | 70-3723042-01 | Втулка | |
| 12 | 1221-8700022 | Хомут | |
| 13 | 1522-3724820-Е | Жгут | |
| 14 | 1522-8700212 | Скоба | |
| 15 | ВК12-1 | Выключатель | |
| 16 | 12.3803-31 | Лампа контрольная | |
| 16 | 2202.3803-34 | Лампа контрольная | |
| 17 | 6Т | Шайба | |
| 18 | М6-6Н.6.019 | Гайка | |
| 19 | 90.3747 | Реле | |
| 19 | 3747.40 | Реле на размыкание | |
| 19 | 3747.50 | Реле на замыкание | |
| 20 | 1522-8700221-А | Кронштейн | |
| 21 | 1522-8700222 | Втулка | |
| 22 | 5Т | Шайба | |
| 23 | 1321-8700019 | Хомут | |
| 24 | ПР-32-01 | Уплотнитель | |
| 25 | 006-010-25-1-4 | Кольцо | |
| 26 | БП-1 | Блок предохранителей | |
| 27 | 80-3805065 | Винт | |
| 28 | 822-3801341 | Щиток | |
| 29 | 80-3724410-06 | Провод | |
| 30 | В.М6-6gx20.58.019 | Винт | |
| 31 | 1522-8700221 | Кронштейн | |
| 32 | В.М6-6gx16.58.019 | Винт | |
| 33 | 2022-8700465 | Панель | |
| 34 | 80-3801021 | Гнездо выключателя | |
| 35 | П150М-06.14 | Переключатель | |
| 35 | П150-06.17 | Переключатель | |
| 36 | П147М-06.49 | Переключатель | |
| 36 | П147-06.17 | Переключатель | |
| 38 | 602602 | Колодка гнездовая | |
| 39 | М8-6gx14.88.35.019 | Болт | |
| 40 | 12.3803-41 | Лампа контрольная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
