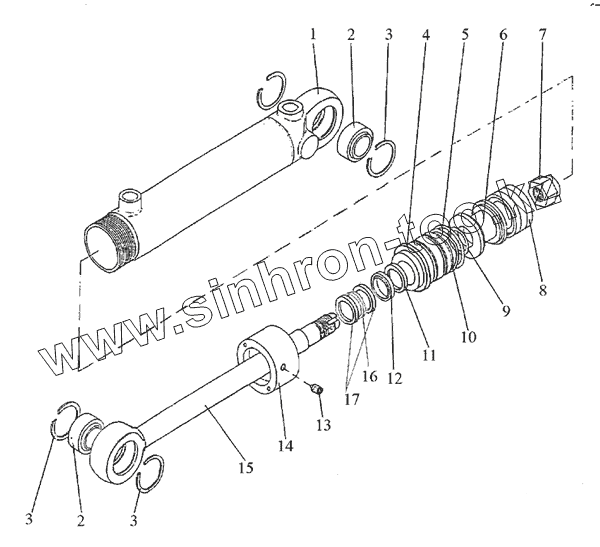

Ц50-3405215-А
1
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
15
16
17
Позиция на иллюстрации
Заводской номер детали
Название детали
Ц50-3405215-А
Ц50-3405215-А
Гидроцилиндр
1
Ц50-3405220
Корпус цилиндра
2
ШС-25
Подшипник
3
С42
Кольцо
4
Ц50-3405224
Гайка
4
Ц50-3405218-Б
Крышка передняя
5
045-050-30-1-4
Кольцо
6
Ц50-3405223-Б
Поршень
7
Ц50-3405222
Гайка
8
24 251797 L43 50-34-20,5
Уплотнение поршня
9
025-028-19-1-4
Кольцо
10
Ц50-3405228
Кольцо защитное
11
24 223269 Т20 25-33-5,7
Уплотнение штока
12
24 004792 PU6 25-33,6-6,5
Манжета штока
13
А.М8х10
Винт
15
Ц50-3405221-Б
Шток
16
24 223123 OMS-MR 25-32,3-3
Уплотнение штока
17
24 226044 SB 25-28-5,5
Направляющая штока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
