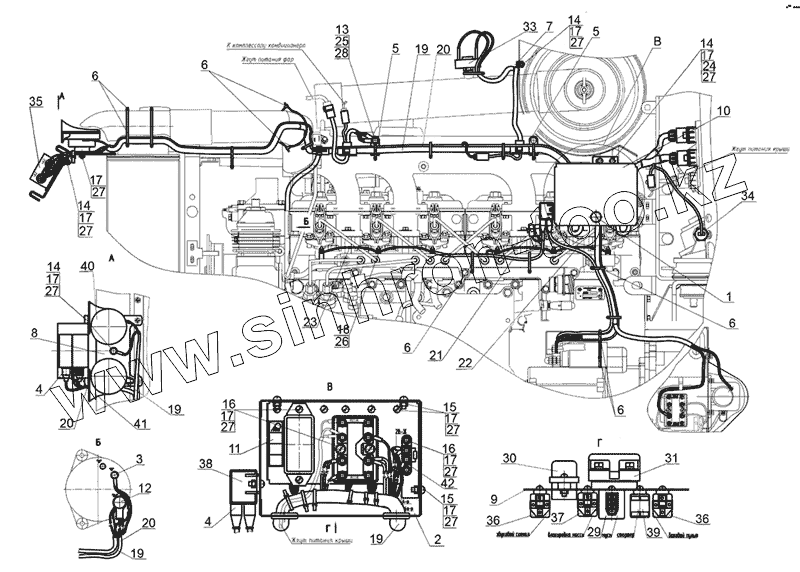

Каталог запасных частей к технике: МТЗ-1523.4. Электрооборудование по дизелю

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
14
14
14
15
15
16
16
17
17
17
17
17
17
17
17
17
18
19
19
19
19
20
20
20
21
22
23
24
25
26
27
27
27
27
27
27
27
27
27
28
29
30
31
33
34
35
36
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 80-3805065 Винт
2 1522-3747010 Коробка
3 54.24.445 Б Наконечник
4 70-3723035 Наконечник
5 80-3723016 Кронштейн
6 80-3723045-01 Манжета
7 822-3723001 Скоба
8 1221-3759011 Кронштейн
9 1522-3747011 Панель
10 1522-3747013 Крышка
11 2022-3722011 Табличка
12 ТМ-59-6000-38 Наконечник резиновый
13 M8-6gx16.88.35.019 Болт
14 M6-6gx16.88.35.019 Болт
15 B.M6-6gx10.58.019 Винт
16 B.M6-6gx20.58.019 Винт
17 М6-6Н.6.019 Гайка
18 М5-6Н.6.019 Гайка ГОСТ 5915-70
19 1523.4-3724360 Жгут
20 80-3724345-В Жгут
21 1221.4-3724380-А Жгут
22 80-3724381 Провод
23 1221-3724383 Провод
24 С.6.01.019 Шайба
25 С.8.01.019 Шайба
26 5Т Шайба
27 6Т Шайба
28 8Т Шайба
29 3741.10 Блок свечей накаливания
30 3722.20 Блок предохранителей
31 3722.60 Блок предохранителей
33 3845.10 Датчик засоренности воздухоочистителя (ДСФ-65)
34 3829.15 Датчик аварийного давления Масла (ДАДМ-03)
35 3759.10 Преобразователь напряжения
36 3747.50 Реле на замыкание
37 3747.40 Реле на размыкание
38 3747.35 Реле свечей накаливания
39 3747.25 Реле стартера
40 3721.15 Сигнал звуковой рупорный низкотональный
41 3721.20 Сигнал звуковой рупорный высокотональный
42 3741.25 Сопротивление добавочное генератора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
