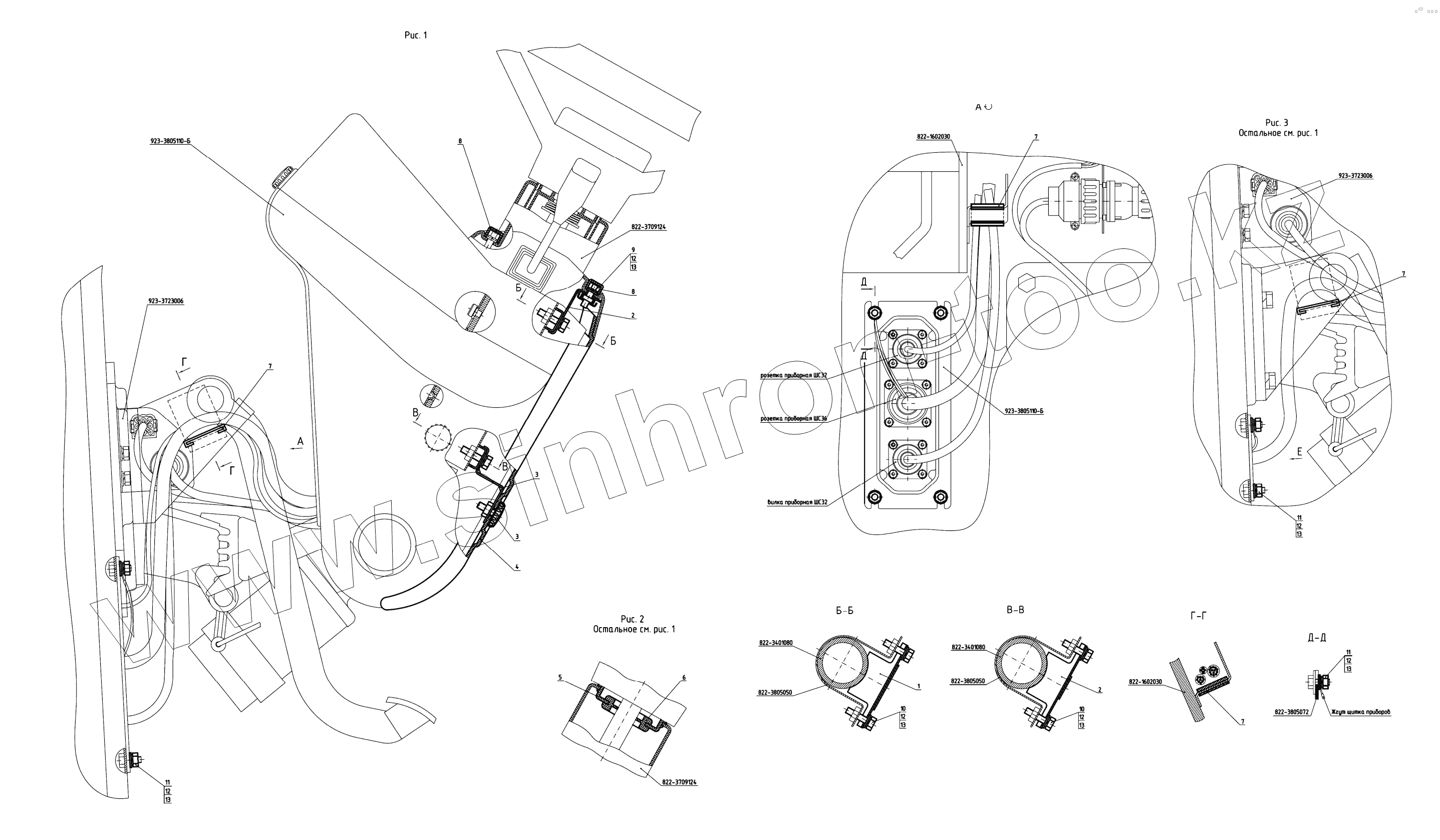

Каталог запасных частей к технике: МТЗ-1523. Установка щитка приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
923-3805110-Б
923-3805110-Б
923-3723006
923-3723006
822-3709124
822-3709124
822-3401080
822-3401080
822-3805050
822-3805050
822-1602030
822-1602030
822-3805072
1
2
2
3
3
6
7
7
7
7
8
8
9
10
10
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
Позиция на иллюстрации Заводской номер детали Название детали
923-3805110-Б 923-3805110-Б Панель щитка приборов
923-3723006 923-3723006 Кронштейн
822-3709124 822-3709124 Чехол
822-3401080 822-3401080 Труба
822-3805050 822-3805050 Основание
822-1602030 822-1602030 Кронштейн
822-3805072 822-3805072 Кронштейн
1 80-3805065 Винт
2 822-3805080-Б Кронштейн
3 822-3805095 Кронштейн
6 822-3805163 Кожух
7 ПР-43-01 Уплотнитель
8 А30.04.017 Колпачок
9 БолтМ6-6gх16.88.35.019 Болт
10 БолтМ6-6gх25.88.35.019 Болт
11 ГайкаМ6-6Н.6.019 Гайка
12 ШайбаС6.01.019 Шайба
13 Шайба6Т Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
