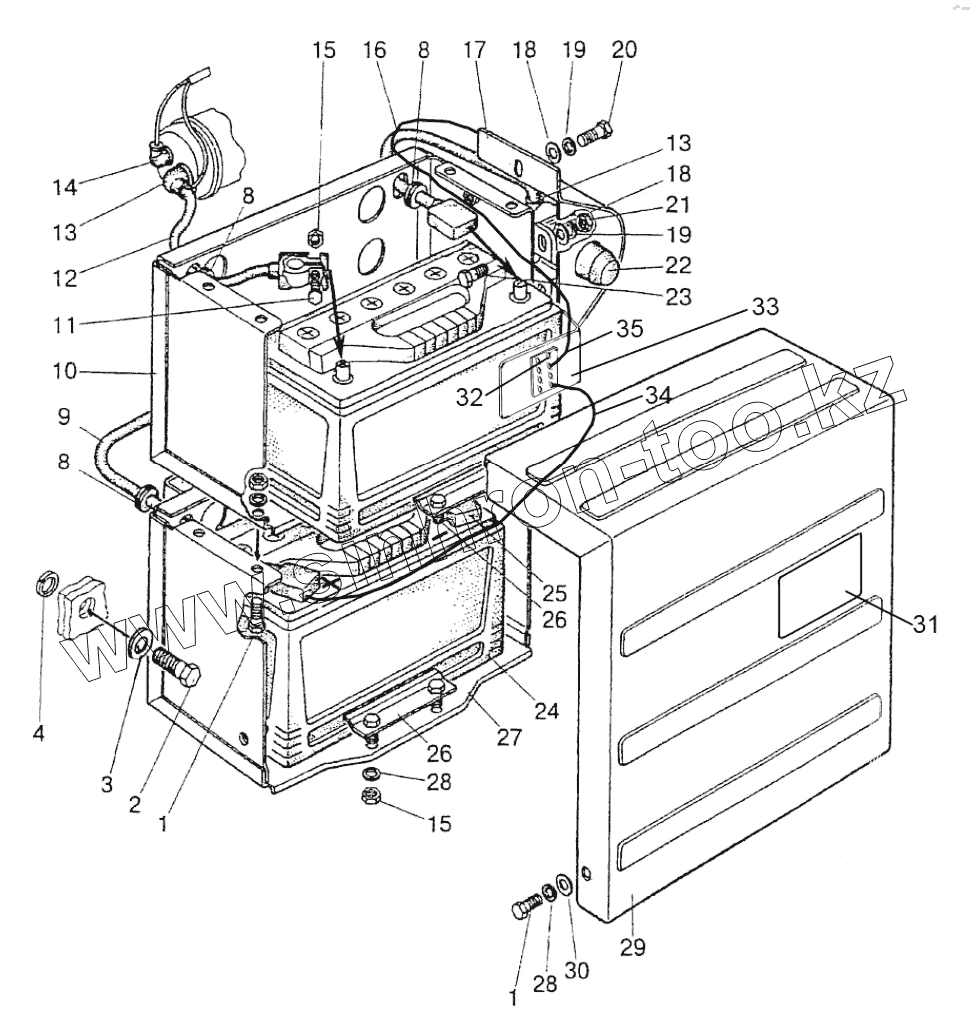

Каталог запасных частей к технике: МТЗ-1523. Установка батарей аккумуляторных

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
8
8
8
9
10
11
12
13
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 БолтМ8-6gх20.88.35.019 Болт
2 БолтМ16-6gх40.109.40Х.019 Болт
3 ШайбаС.16.01.019 Шайба С.16.01.019
4 Шайба16.ОТ Шайба
8 50-4607064 Втулка
9 1221В-3724044В Провод
10 1221B-3703010-02 Контейнер
11 БолтМ8-6gх30.88.35.019 Болт
12 1221В-3724041 Провод
13 ТМ-59-6000-38 Наконечник резиновый
14 54.24.445-Б Наконечник
15 ГайкаМ8-6Н.6.019 Гайка
16 923-3724042 Провод
17 1522-3703025 Кожух
18 ШайбаС.6.01.019 Шайба С.6.01.019
19 Шайба6Т Шайба
20 БолтМ6-6gх16.88.35.019 Болт
21 ГайкаМ6-6Н.6.019 Гайка
22 3737.15 Выключатель батарей 24В дистанционный
23 БолтМ6-6gх20.88.35.019 Болт
24 3703.26 Батарея аккумуляторная 12/120
25 1221В-3724075 Провод
26 80B-3703020 Прижим
27 1221B-3703010 Контейнер
28 Шайба8Т Шайба 8Т
29 1221B-3703020-01 Кожух
30 ШайбаС.8.01.019 Шайба С.8.01.019
31 822-3801341-Б Щиток
32 3722.55 Блок предохранителей
33 1222.4-3722001 Кронштейн
34 920-3724368-Б Провод
35 1222.4-3724045 Провод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
