Каталог запасных частей к технике: МТЗ-1523. Привод насосов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

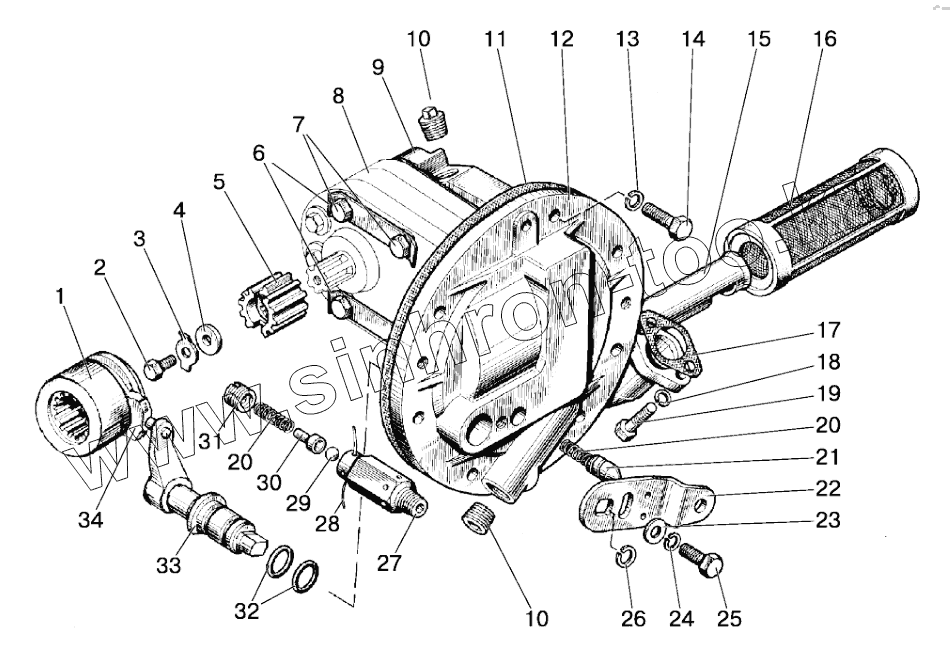

Позиция на иллюстрации	Заводской номер детали		Название детали
80-1704040	80-1704040		Клапан в сборе
1222-1704010	1222-1704010		Привод насоса
1	80С-1704096-Б		Муфта
2	БолтМ8-6gх20.88.35.019		Болт
3	80-1704034		Шайба
4	85-1601108		Шайба
5	80-1704014-Б		Втулка
6	80-1704092		Пластина
7	БолтМ12-6gх75.88.35.019		Болт М12-6gх75.88.35.019
8	НМШ25		Насос шестеренный
9	80-1704093		Прокладка
10	ПККГ3/8dm		Пробка
11	80-1704016		Прокладка
12	1222-1704015		Корпус
13	Шайба10.ОТ		Шайба
14	БолтМ10-6gх30.88.35.019		Болт
15	80-1704030		Маслопровод
16	80-1704050		Фильтр
17	80-1704033		Прокладка
18	Шайба8Т		Шайба 8Т
19	БолтМ8-6gх30.88.35.019		Болт
20	50-1702148-А		Пружина фиксатора
21	80-1704037		Фиксатор
22	80-1704018		Пластина
23	ШайбаС10.01.019		Шайба С10.01.019
24	Шайба10Л		Шайба
25	БолтМ10-6gх25.88.35.019		Болт
26	С18		Кольцо
27	80-1704041		Корпус
28	Проволока1,0-О-С		Проволока 1,0-О-С
29	Шарик10,0-60		Шарик 10,0-60
30	80-1704039		Направляющая
31	80-1704038		Пробка
32	020-025-30-1-4		Кольцо
33	80-1704020-Б		Валик
34	80-1704021		Сухарь

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
