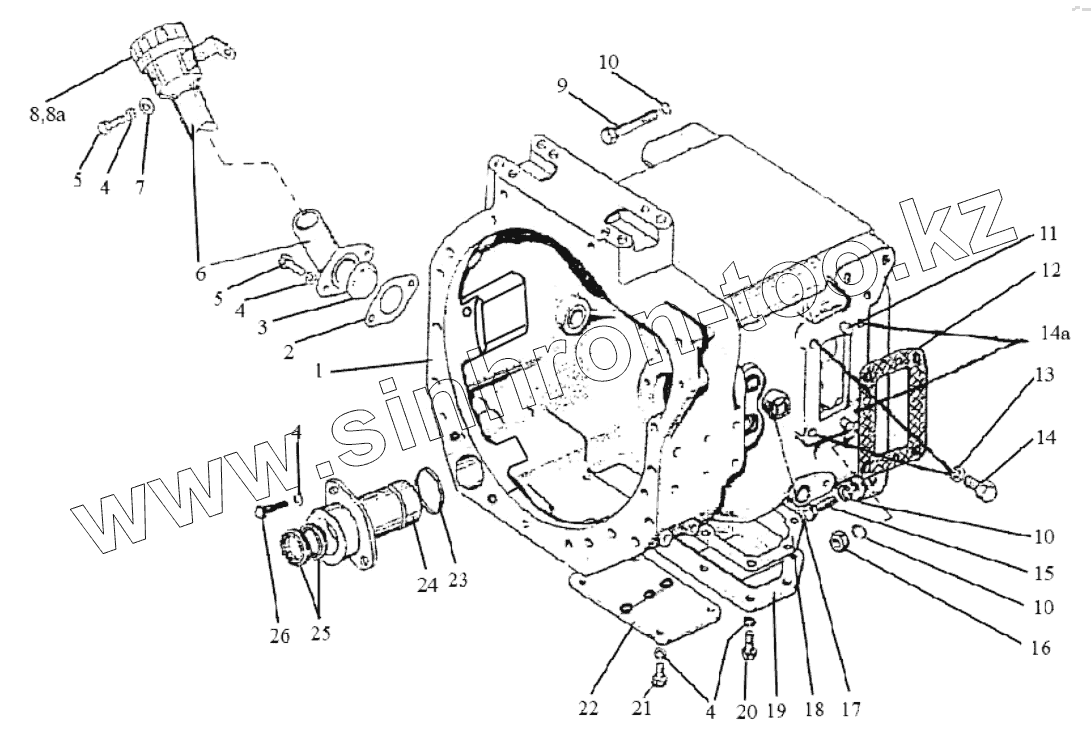

Каталог запасных частей к технике: МТЗ-1523. Корпус сцепления (с КП 24х12)

Тип техники

Марка

Модель

Схема

6

24

1

2

3

4

4

4

4

5

5

6

7

8

8a

9

10

10

10

11

12

13

14

14a

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
6	1522-1601300		Горловина заливная
24	86-1802015-Б		Обойма
1	1522-1601015-01		Корпус
2	240-1002082-A		Прокладка
3	240-1002085		Сетка
4	Шайба8Т		Шайба 8Т
5	БолтМ8-6gх20.88.35.019		Болт
6	1522-1601310		Горловина заливная
7	ШайбаС8.01.019		Шайба
8	082-1103010		Пробка
8a	36-1101070		Цепочка
9	70-4605036-03		Болт
10	Шайба20.ОТ		Шайба
11	ШЦК10x25		Штифт
12	80-1601343		Прокладка
13	Шайба12.ОТ		Шайба
14	БолтМ12-6gх30.88.35.019		Болт
14a	M12х150		Болт
15	70-4605036		Болт
16	М20		Гайка
17	70-1701301		Пробка
18	80-1601314		Прокладка
19	80-1601313		Крышка
20	БолтМ8-6gх25.88.35.019		Болт
21	БолтМ8-6gх16.88.35.019		Болт
22	50-1601341		Крышка сцепления
23	048-052-25-2-4		Кольцо
24	86-1802020		Обойма
25	Манжета2.2-38х58-1		Манжета
26	БолтМ8-6gх35.88.35.019		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
