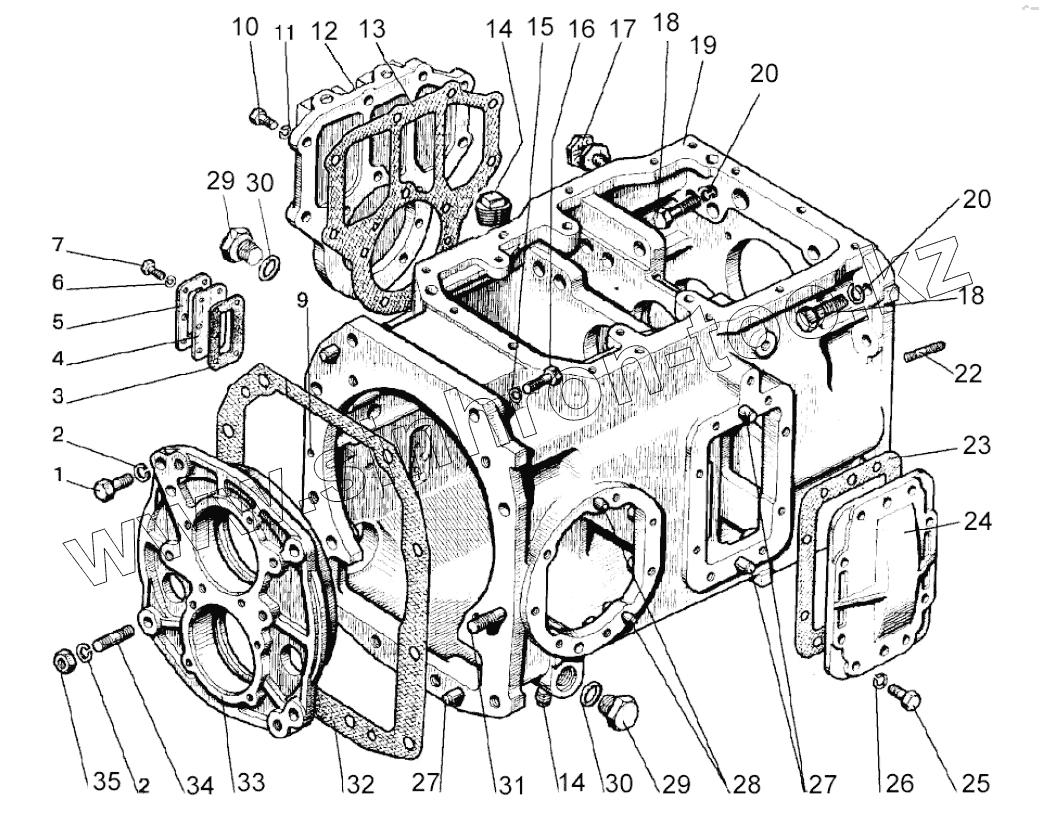

Каталог запасных частей к технике: МТЗ-1523. Коробка передач 1522-1700010

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

9

10

11

12

13

14

14

15

16

17

18

18

19

20

20

22

23

24

25

26

27

27

28

29

29

30

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1522-1700010	1522-1700010		Коробка передач в сборе
1	БолтМ16-6gх45.88.35.019		Болт
2	Шайба16.ОТ		Шайба
3	85-4608086-A		Прокладка
4	85-4608087		Указатель
5	85-4608088		Пластина
6	Шайба6Т		Шайба
7	БолтМ6-6gх16.88.35.019		Болт
9	Шарик10,0-60		Шарик 10,0-60
10	БолтМ10-6gх30.88.35.019		Болт
11	Шайба10.ОТ		Шайба
12	1221-1802016		Крышка
13	80-1701399-Б		Прокладка
14	ПККГ3/8dm		Пробка
15	Шайба20.ОТ		Шайба
16	70-4605036		Болт
17	50-1002318-Б		Рым
18	1221-2401011-01		Болт М18х60
19	1522-1701025		Корпус
20	Шайба18ОТ		Шайба
22	1522-1701525		Шпилька
23	50-17014456-А		Прокладка
24	70-1701454-А2-01		Крышка
25	БолтМ12-6gх30.88.35.019		Болт
26	Шайба12.ОТ		Шайба
27	Д01-015		Штифт установочный
28	ШЦК10х25		Штифт
29	80-4608021		Заглушка
30	027-032-30-1-4		Кольцо
31	80-17015525		Шпилька
32	80-1701026		Прокладка
33	80-1701034-01		Стакан
34	80-1701204		Шпилька
35	ГайкаМ16-6Н.6.019		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
