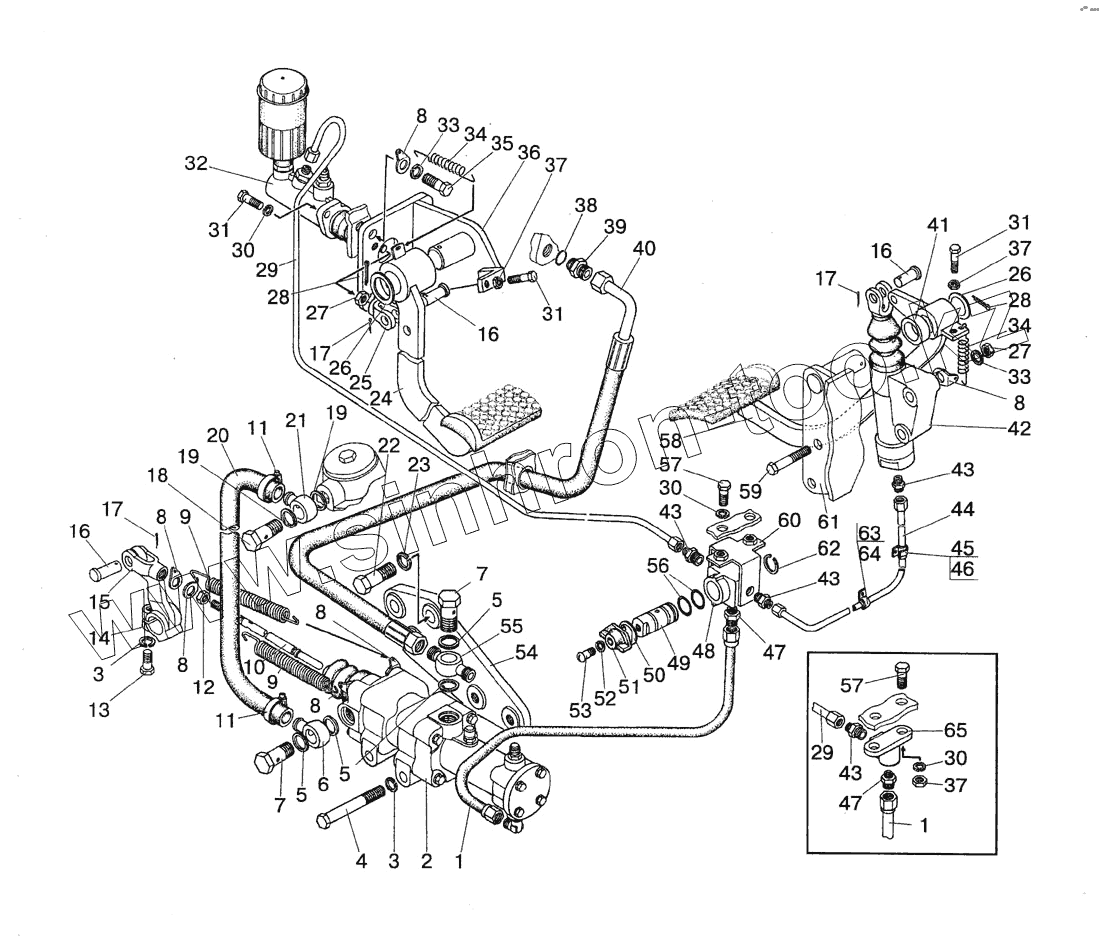

Каталог запасных частей к технике: МТЗ-1522. Управление сцеплением на переднем ходу и реверсе
1
1
2
3
3
4
5
5
5
6
7
7
8
8
8
8
8
8
9
9
10
11
11
12
13
14
15
16
16
16
17
17
17
18
19
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
30
30
31
31
31
32
33
33
34
34
35
36
37
37
37
38
39
40
41
42
43
43
43
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1602100 | 1522-1602100 | Кран | |
| 1 | 952-3407100-02 | Рукав высокого давления | |
| 2 | 1522-1602510 | Гидроусилитель | |
| 3 | ШП12 | Шайба | |
| 4 | М12х90 | Болт | |
| 5 | 40-4607038-А6 | Шайба | |
| 6 | С80-4607380 | Труба | |
| 7 | 40-4607032 | Болт | |
| 8 | 80-1602116 | Ушко | |
| 9 | 50-1605152 | Пружина | |
| 10 | 1221В-1602112 | Тяга | |
| 11 | ХС-21 | Хомут | |
| 12 | М12х1,25 | Гайка | |
| 13 | М12х35 | Болт | |
| 14 | 1522-1601219 | Рычаг | |
| 15 | 50-3502203 | Вилка | |
| 16 | 12х32 | Палец | |
| 17 | 3,2х18 | Шплинт | |
| 18 | 40-4607037 | Болт | |
| 19 | 40-4607033-А | Шайба | |
| 20 | 1522-1602711 | Шланг | |
| 21 | 1221-3407130 | Маслопровод | |
| 22 | М16х50 | Болт | |
| 23 | ШП16 | Шайба | |
| 24 | 1522-1602090 | Педаль | |
| 25 | 822-3502203 | Вилка | |
| 26 | 50-3406037 | Шайба упорная | |
| 27 | М10 | Гайка | |
| 28 | 4х36 | Шплинт | |
| 29 | 1522-1602595 | Маслопровод | |
| 30 | ШП8 | Шайба | |
| 31 | М8х35 | Болт | |
| 32 | 73067196 | Цилиндр "Гирлинг" | |
| 33 | ШП10 | Шайба | |
| 34 | 70-4616033 | Пружина | |
| 35 | М10х25 | Болт | |
| 36 | 1522-1602030 | Кронштейн | |
| 37 | М8 | Гайка | |
| 38 | 025-029-25-2-2 | Кольцо | |
| 39 | 1522-3407016 | Штуцер | |
| 40 | 1522-3407100-03 | Рукав высокого давления | |
| 41 | 70-1723032 | Втулка | |
| 42 | 1221В-1602610 | Цилиндр главный | |
| 43 | 822-3503701 | Штуцер | |
| 44 | 1522В-1602180 | Маслопровод | |
| 45 | 305ТВ-40.6 | Трубка | |
| 46 | 50-3723021 | Скоба | |
| 47 | 822-3503155 | Штуцер | |
| 48 | 1522-1602101 | Корпус крана | |
| 49 | 1522-1602103 | Золотник | |
| 50 | 80-4609034 | Упор | |
| 51 | 80-4609033 | Рукоятка | |
| 52 | ШП6 | Шайба | |
| 53 | В1М6х20 | Винт | |
| 54 | 1522-1602067 | Кронштейн | |
| 55 | 1522-4607078 | Угольник | |
| 56 | 012-016-25-1-6 | Кольцо | |
| 57 | М8х25 | Болт | |
| 58 | 1522В-1602040 | Педаль | |
| 59 | М10х75 | Болт | |
| 60 | 1522В-1602105 | Кронштейн | |
| 61 | 1522-3401030 | Кронштейн | |
| 62 | В16 | Кольцо | |
| 63 | 70-4802045 | Кляммер | |
| 64 | ПР-32 | Прокладка | |
| 65 | 822-3503105 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
