Каталог запасных частей к технике: МТЗ-1522. Стартер

Тип техники

Марка

Модель

Схема

AZJ3353

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

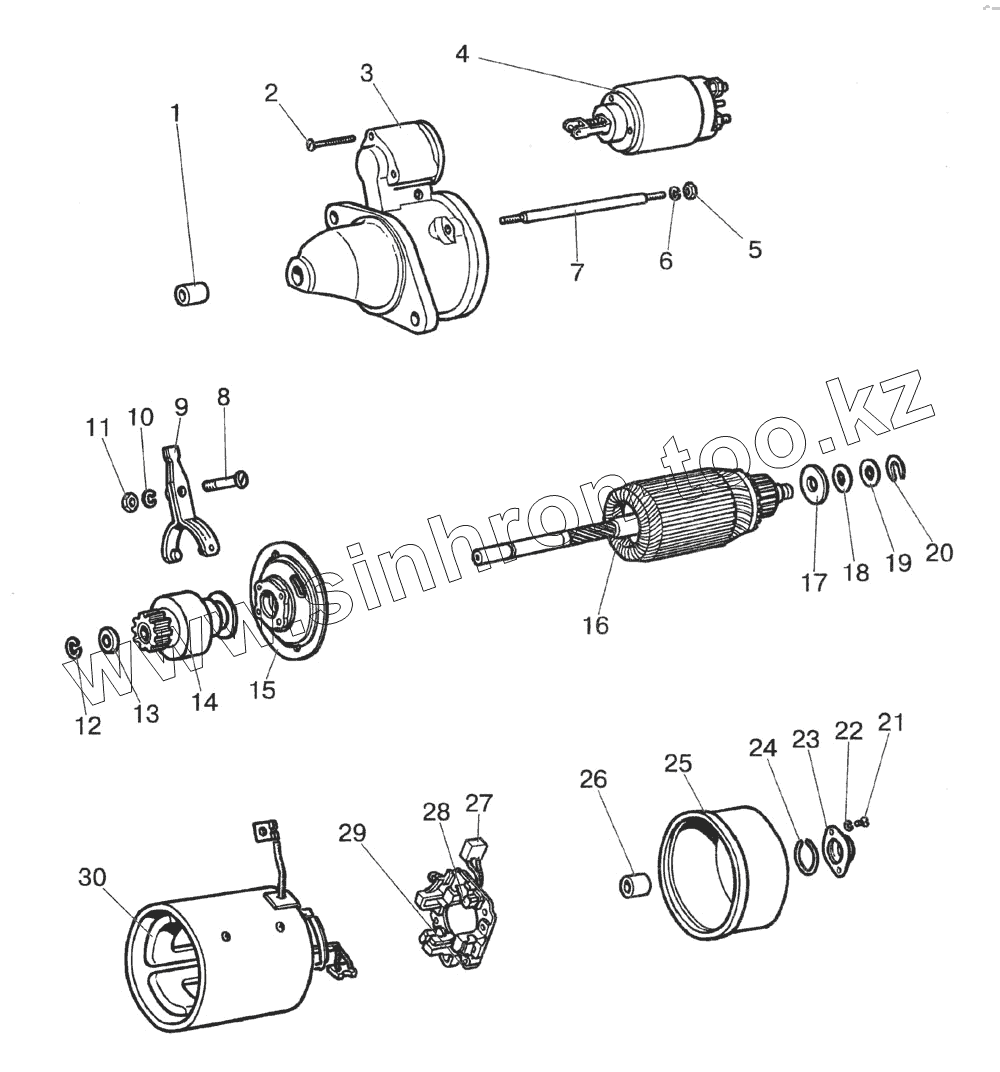

Позиция на иллюстрации	Заводской номер детали		Название детали
AZJ3353	AZJ3353		Стартер
1	15.120.243		Втулка подшипника
2	16.283.287		Крышка передняя
3	16.300.126		Винт М5х55
4	15.300.057		Шпилька М6х213
5	16.670.155		Реле
6	4.790.091		Гайка М6
7	10.800.091		Шайба пружинная 6
8	15.300.191		Болт специальный
9	16.901.700		Рычаг
10	12.649.091		Шайба пружинная 8
11	4.958.091		Гайка М8
12	15.200.007		Кольцо пружинное
13	15.900.042		Кольцо ограничительное
14	16.902.098		Бендикс
15	16.281.299		Крышка средняя
16	16.360.703		Ротор
17	15.401.009		Шайба изоляционная
18	15.300.027		Шайба регулировочная
19	15.300.028		Шайба регулировочная
20	15.900.204		Шайба стопорная
21	Шайба 5		Шайба 5
22	15.300.710		Винт М5х10
23	15.900.140		Крышка
24	15.400.056		Кольцо уплотнительное
25	16.281.224		Крышка задняя
26	15.120.155		Втулка подшипника
27	16.770.119		Щетка
28	15.200.243		Пружина
29	16.903.773		Щеткодержатель
30	16.282.227		Корпус стартера с обмоткой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
