Каталог запасных частей к технике: МТЗ-1222/1523. Управление рулевое гидрообъемное (реверс)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

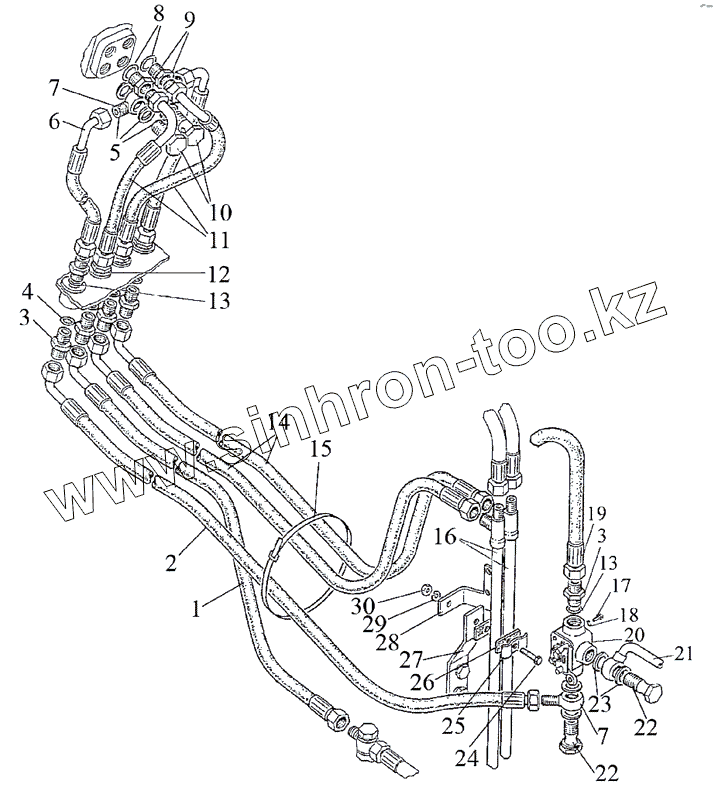

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1522В-3407100		Рукав высокого давления
2	1522В-3407100-01		Рукав высокого давления
3	70-1405089		Штуцер
4	017-021-25-1-4		Кольцо
5	Ф80-3407157		Шайба
6	1522В-3407100-05		Рукав высокого давления
7	530-4614029		Угольник
8	025-029-25-2-2		Кольцо
9	1522-3407016		Штуцер
10	85-3407105		Болт
11	1522В-3407100-04		Рукав высокого давления
12	С80-4607204		Штуцер
13	024-028-25-2-2		Кольцо
14	680-4607140-06		Рукав высокого давления
15	70-3723045-01		Манжета
16	1522-3407050-Б		Маслопровод
17	М6х16		Винт
18	ШП6		Шайба
19	1522В-3407100-02		Рукав высокого давления
20	1221В-3407150		Кран
21	1522В-3407020		Маслопровод
22	40-4607032		Болт
23	40-4607038-А		Шайба
24	М8х40		Болт
25	70-3407146		Планка
26	70-4607158		Прокладка
27	80В-3407012		Кронштейн
28	1522В-3407018		Кронштейн
29	ШП8		Шайба
30	М8		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
