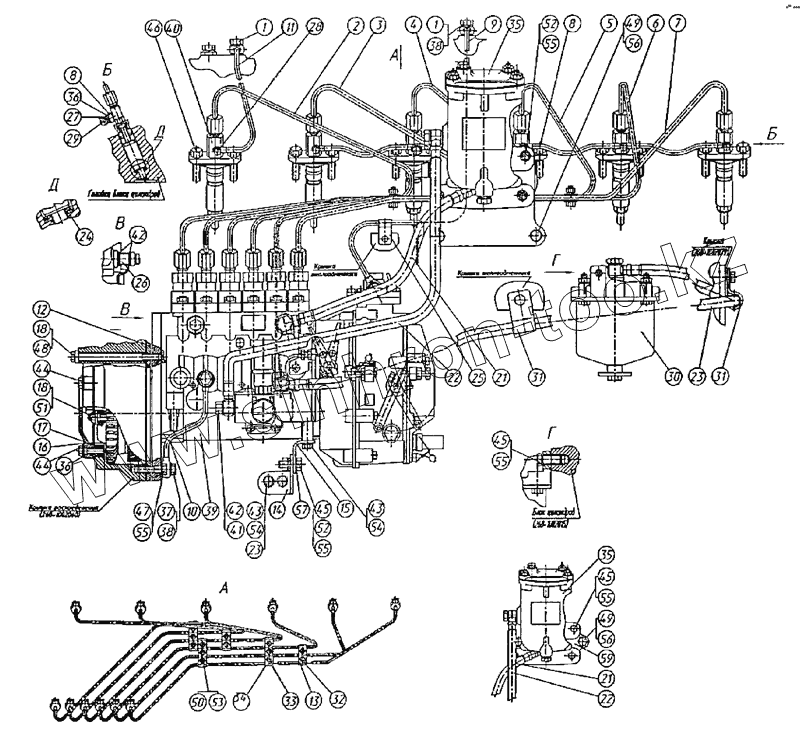

Каталог запасных частей к технике: МТЗ-1222/1523. Трубопроводы топливные и установка топливной аппаратуры
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
21
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
36
37
38
38
39
39
40
40
41
42
42
43
43
44
44
45
45
45
46
47
48
49
49
50
51
52
52
53
54
54
55
55
55
55
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 260-1104121 | Болт штуцера | |
| 2 | 260-1104300-Б1-19 | Топливопровод высокого давления | |
| 3 | 260-1104300-Б1-20 | Топливопровод высокого давления | |
| 4 | 260-1104300-Б1-21 | Топливопровод высокого давления | |
| 5 | 260-1104300-Б1-22 | Топливопровод высокого давления | |
| 6 | 260-1104300-Б1-23 | Топливопровод высокого давления | |
| 7 | 260-1104300-Б1-24 | Топливопровод высокого давления | |
| 8 | 260-1104320-Б | Топливопровод дренажный | |
| 9 | 260-1104340 | Трубка пневмокорректора | |
| 10 | 260-1104370 | Маслопровод | |
| 11 | 260-1104350-Г | Трубка перепускная | |
| 12 | 260-1111104 | Прокладка | |
| 13 | 260-1111106 | Колодка | |
| 14 | 260-1111108-Г | Кронштейн | |
| 15 | 260-1111109-Е | Кронштейн | |
| 16 | 260-1111206 | Крышка | |
| 17 | 260-1111207 | Прокладка | |
| 18 | 260-1111208 | Шайба | |
| 20 | 260-1117200 | Кронштейн | |
| 21 | 245-1104180-А-02 | Трубка топливная низкого давления | |
| 22 | 245-1104180-А-04 | Трубка топливная низкого давления | |
| 23 | 245-1104180-А-07 | Трубка топливная низкого давления | |
| 24 | 245-1111020 | Прокладка-экран | |
| 25 | 245-1111104 | Хомутик | |
| 26 | 245-1111113 | Втулка защитная | |
| 27 | 245-1111115 | Втулка защитная | |
| 28 | 240-1104787 | Болт штуцера | |
| 29 | 240-1104787-Б | Болт штуцера | |
| 30 | 240-1105010 | Фильтр топливный грубой очистки | |
| 31 | 240-1111101 | Хомутик | |
| 32 | 240-1111105 | Колодка | |
| 33 | 240-1111120 | Колодка | |
| 34 | 240-1111121-02 | Колодка | |
| 35 | 240-1117010-А | Фильтр тонкой очистки | |
| 36 | 50-1022067 | Кольцо уплотнительное | |
| 37 | 36-1104787 | Болт | |
| 38 | 36-1104788 | Прокладка | |
| 39 | 363.1111005-40.01Т | Насос топливный высокого давления | |
| 39 | 363.1111005-40.02Т | Насос топливный высокого давления | |
| 40 | 455.1112010-50 | Форсунка | |
| 40 | 172.1112010-11.01 | Форсунка | |
| 41 | Д18-051-А | Болт поворотного угольника | |
| 42 | Д18-055-А | Шайба | |
| 43 | M8-6gx20.88.35.016 | Болт | |
| 44 | M8-6gx30.88.35.016 | Болт | |
| 45 | M10-6gx25.88.35.016 | БОЛТ | |
| 46 | M10-6gx35.88.35.016 | БОЛТ | |
| 47 | M10-6gx40.88.35.016 | Болт | |
| 48 | M10-6gx120.88.35.016 | БОЛТ | |
| 49 | M12-6gx25.88.35.016 | Болт | |
| 50 | М6-6Н.6.016 | Гайка | |
| 51 | М10-6Н.12.40Х.016 | Гайка | |
| 52 | М10-6Н.6.016 | Гайка | |
| 53 | 6.65Г.016 | Шайба | |
| 54 | 8.65Г.016 | Шайба | |
| 55 | 10.65Г.016 | Шайба | |
| 56 | 12.65Г.016 | Шайба | |
| 57 | 10.01.08кп.016 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
