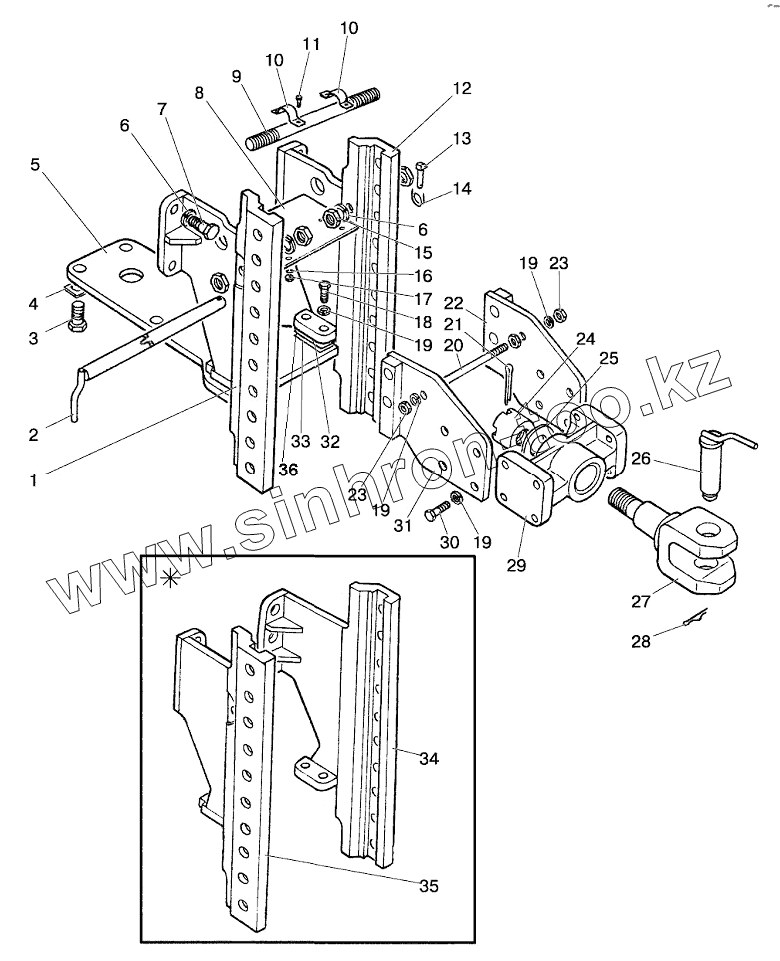

Каталог запасных частей к технике: МТЗ-1221 (2009). Тягово-сцепное устройство (варианты комплектации)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

19

19

19

20

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1322-2707010-Б-01	1322-2707010-Б-01		Тягово-сцепное устройство
1321-2707010-Б-01	1321-2707010-Б-01		Тягово-сцепное устройство
1	1321-2707060-Б-02		Боковина правая
2	1321-2707030		Палец
3	1321-2707014		Болт
4	1222-2707137		Пластина
5	1321-2707011-Б		Плита
6	ШП20		Шайба
7	70-4605036		Болт
8	1321-2707081-Б		Щиток
9	1321-2707074		Стяжка
10	1321-2707083-Б		Скоба
11	M6x12		Болт
12	1321-2707060-Б-03		Боковина левая
13	A61.05.005		Чека
14	A61.05.004		Кольцо
15	1321-2707013		Гайка
16	ШП6		Шайба
17	M6		Гайка
18	1220-4605506		Болт
19	ШП16		Шайба
20	1522-2707244		Стяжка
21	6,3x63		Шплинт
22	1321-2707070-Б		Пластина
23	M16		Гайка
24	1522-2707243		Гайка
25	1522-2707242		Шайба
26	1321-2707040-Б		Шкворень
27	1321-2707052		Вилка
28	1321-2707042		Шплинт
29	1321-2707051-Б		Кронштейн
30	680-2707024		Болт
31	1321-2707070Б-01		Пластина
32	900-2707135		Пластина
33	900-2707135-02		Пластина
34	1322-2707060-Б-03		Боковина правая
35	1322-2707060Б-02		Боковина левая
36	900-2707135-01		Пластина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
