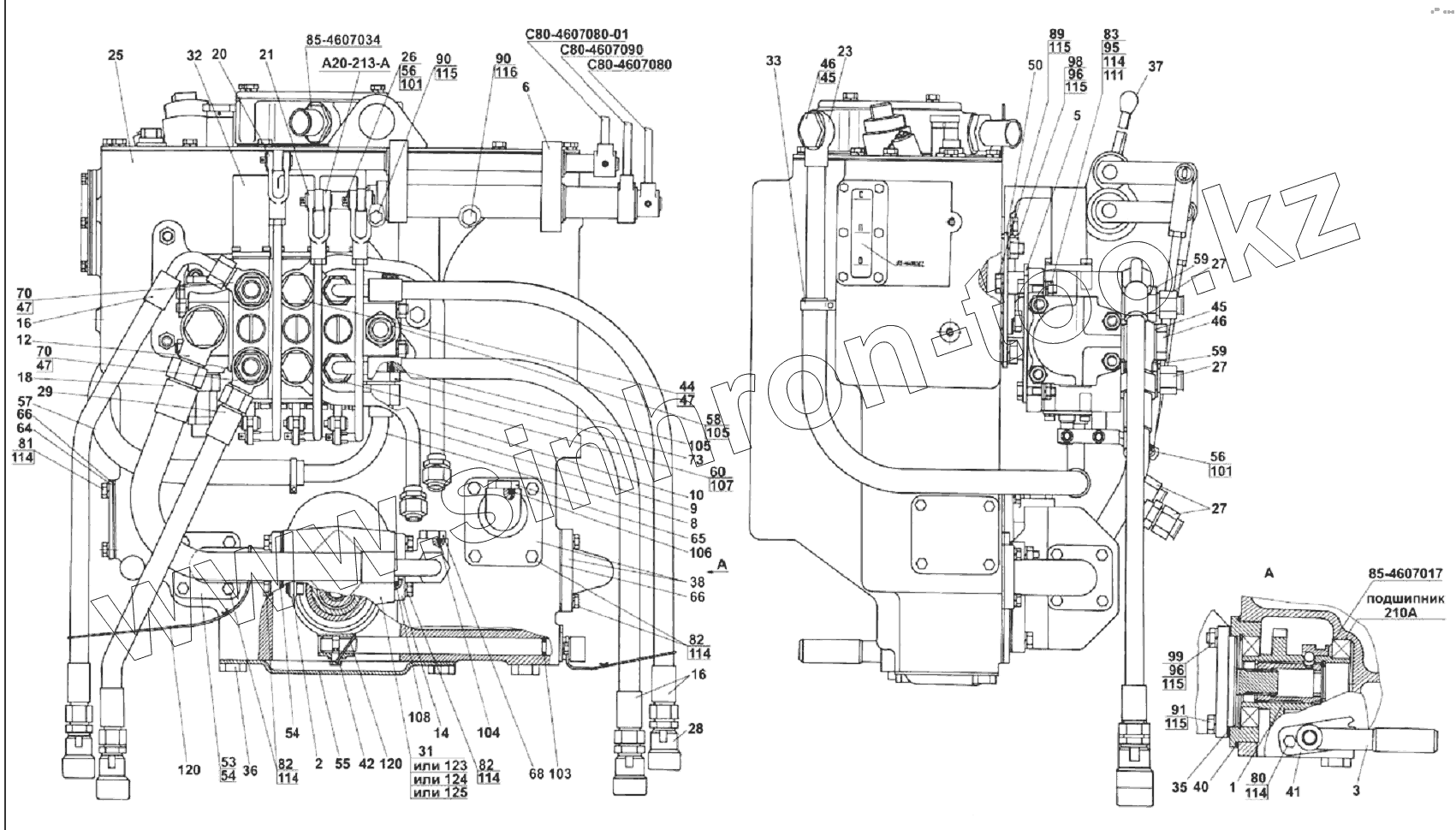

Каталог запасных частей к технике: МТЗ-1221 (2009). Гидроагрегаты и арматура
/99.gif)
85-4607034
A20-213-A
C80-4607090-01
С80-4607090
С80-4607080
85-4607017
1
2
3
5
6
8
9
10
12
14
16
16
18
20
21
23
25
26
27
27
27
28
29
31
32
33
35
36
37
38
40
41
42
44
45
45
45
46
46
47
47
47
47
50
53
54
54
55
56
56
57
58
59
59
60
64
65
66
66
68
70
70
73
80
81
82
82
82
83
89
90
90
91
93
95
96
96
98
99
101
101
103
104
105
105
106
107
108
111
114
114
114
114
114
114
115
115
115
115
115
116
120
120
123
124
125
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р1221-4600015 | Р1221-4600015 | Корпус гидросистемы | |
| 85-4607034 | 85-4607034 | Штуцер | |
| A20-213-A | A20-213-A | Вилка | |
| C80-4607090-01 | C80-4607090-01 | Рычаг | |
| С80-4607090 | С80-4607090 | Рычаг | |
| С80-4607080 | С80-4607080 | Рычаг | |
| 85-4607017 | 85-4607017 | Кронштейн | |
| 1 | 85-4604010 | Привод насоса | |
| 2 | 85-4604030 | Вилка | |
| 3 | 85-4604040 | Рукоятка | |
| 5 | Р1221-4607030 | Кронштейн | |
| 6 | 80-4607040-04 | Кронштейн | |
| 8 | Р1221-4607050 | Труба | |
| 9 | 85-4607060-Б | Труба | |
| 10 | 85-4607080-Б | Труба | |
| 12 | 952-4607080 | Штуцер | |
| 14 | Д80-4607100 | Патрубок | |
| 16 | 680-4607140-04 | Рукав высокого давления | |
| 18 | 952-4607140 | Рукав высокого давления | |
| 20 | Р1221-4607260 | Тяга | |
| 21 | Р1221-4607260-01 | Тяга | |
| 23 | 80В-4607375 | Маслопровод | |
| 25 | 85-4608010 | Корпус гидросистемы | |
| 26 | А61-030-А1 | Палец | |
| 27 | Н.036.12.010 | Заглушка | |
| 28 | М036.50Б.10 | Корпус левый | |
| 29 | ПН.036.83.040 | Рукав высокого давления | |
| 31 | НШ32М-3 | Насос | |
| 32 | РП70-1221 | Распределитель | |
| 33 | ХС-26 | Хомут | |
| 35 | 36-1022054-А | Прокладка | |
| 36 | 1221-1802091 | Пробка резьбовая | |
| 37 | 70-3401093 | Наконечник | |
| 38 | 85-3407101 | Патрубок | |
| 40 | 70-4604037 | Прокладка | |
| 41 | 50-4604044 | Пластина | |
| 42 | 50-4604046 | Болт вилки | |
| 44 | 40-4607032 | Болт | |
| 45 | РМ24 | Шайба | |
| 45 | 40-4607033-А-01 | Шайба | |
| 46 | 40-4607037 | Болт | |
| 47 | 40-4607038-А-01 | Шайба | |
| 47 | РМ1/2 | Шайба | |
| 50 | 50-4607032-Б | Кронштейн | |
| 53 | 50-4607096-А | Патрубок | |
| 54 | 50-4607097 | Прокладка | |
| 55 | 50-4607099 | Крышка | |
| 56 | 70-4607144 | Шайба | |
| 57 | М80-4607011 | Шланг | |
| 58 | П80-4607016 | Штуцер | |
| 59 | 952-4607061 | Штуцер | |
| 60 | Р85-4607204 | Штуцер | |
| 64 | 70-4608019 | Крышка | |
| 65 | 85-4608021 | Пробка | |
| 66 | 70-4608033 | Прокладка | |
| 68 | 50-4608027-В | Пробка | |
| 70 | 530-4614029 | Угольник | |
| 73 | Н.036.04.011 | Штуцер ввертной | |
| 80 | БолтМ8-6gх16.88.35.019 | Болт | |
| 81 | БолтМ8-6gх20.88.35.019 | Болт | |
| 82 | БолтМ8-6gх25.88.35.019 | Болт | |
| 83 | БолтМ8-6gх30.88.35.019 | Болт | |
| 89 | БолтМ10-6gх20.88.35.019 | Болт | |
| 90 | БолтМ10-6gх30.88.35.019 | Болт | |
| 91 | БолтМ10-6gх40.88.35.019 | Болт | |
| 93 | БолтМ12-6gх35.88.35.019 | Болт | |
| 95 | ГайкаМ8-6Н.6.019 | Гайка | |
| 96 | ГайкаМ10-6Н.6.019 | Гайка | |
| 98 | ШпилькаМ103р/6gх20.66.019 | Шпилька М10 3р/6gх20.66.019 | |
| 99 | ШпилькаМ103р/6gх35.66.019 | Шпилька | |
| 101 | Шплинт3,2х18.019 | Шплинт | |
| 103 | Кольцо013-017-25-1-4 | Кольцо 013-017-25-1-4 | |
| 104 | Кольцо017-022-30-1-4 | Кольцо | |
| 105 | Кольцо021-024-19-2-2 | Кольцо | |
| 106 | Кольцо021-025-25-1-4 | Кольцо | |
| 107 | Кольцо024-028-25-1-4 | Кольцо 024-028-25-1-4 | |
| 108 | Кольцо035-040-30-1-4 | Кольцо | |
| 111 | ШайбаС8.01.019 | Шайба | |
| 114 | Шайба8Т | Шайба 8Т | |
| 115 | Шайба10ОТ | Шайба | |
| 116 | Шайба12ОТ | Шайба | |
| 120 | Проволока1,0-О-С | Проволока 1,0-О-С | |
| 123 | НШ32МА-3 | Насос | |
| 124 | НШ32Д-3 | Насос шестеренный | |
| 125 | НШ32УКФ-3 | Насос шестеренный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
