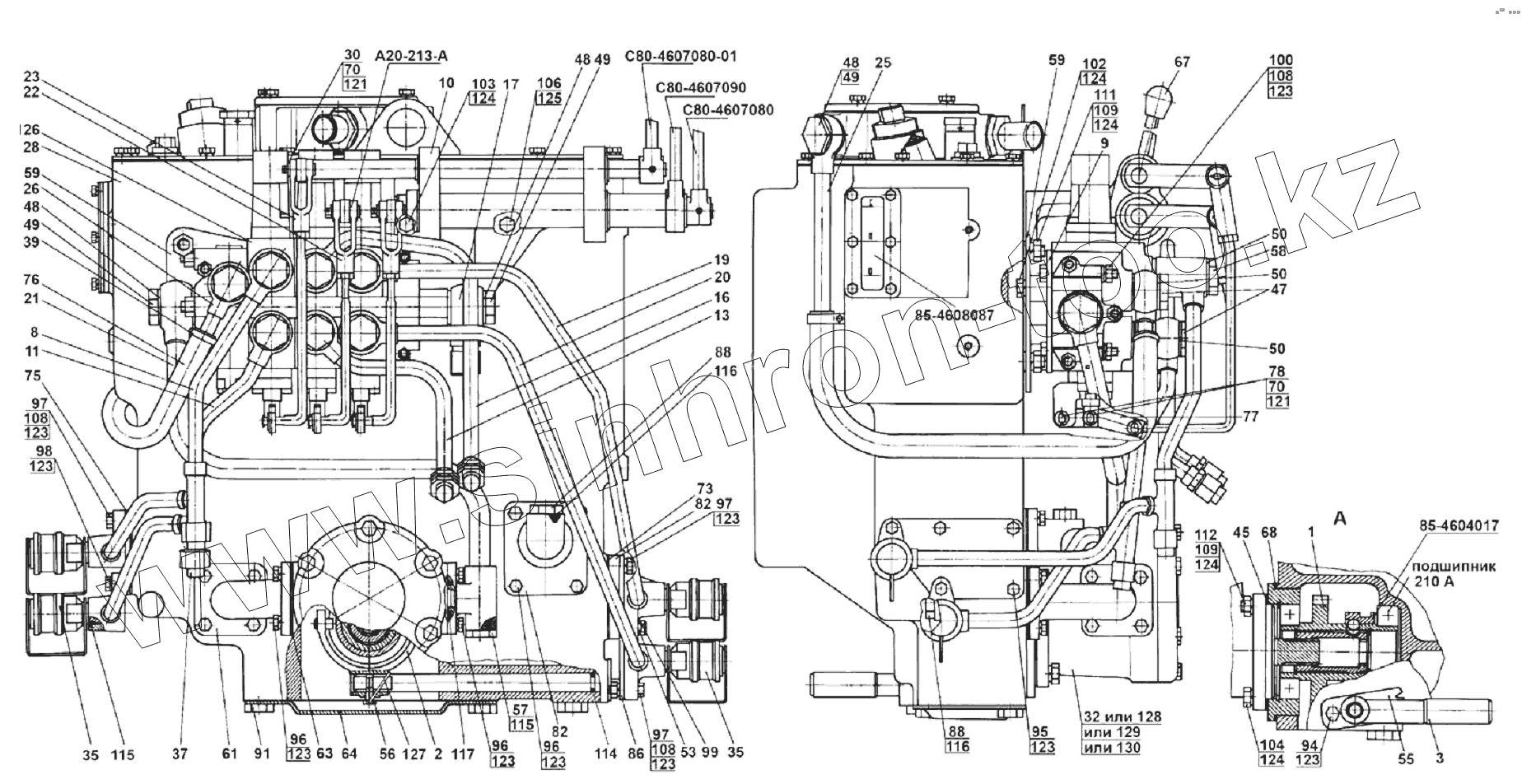

Каталог запасных частей к технике: МТЗ-1221 (2009). Гидроагрегаты и арматура

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
A20-213-A
85-4604017
С80-4607080-01
С80-4607090
85-4608087
1
2
3
8
9
10
11
13
16
17
19
20
21
22
23
25
26
26
28
30
32
35
35
37
39
45
47
48
48
48
48
49
49
49
50
50
50
50
53
55
56
57
58
59
59
61
63
64
67
68
70
70
73
75
76
77
78
82
82
86
88
88
91
94
95
96
96
96
97
97
97
98
99
100
102
103
104
106
108
108
108
109
109
111
112
114
115
115
116
116
117
121
121
123
123
123
123
123
123
123
123
123
123
124
124
124
124
124
125
127
128
129
130
Позиция на иллюстрации Заводской номер детали Название детали
М1221-4600015 М1221-4600015 Корпус гидросистемы
A20-213-A A20-213-A Вилка
85-4604017 85-4604017 Муфта
С80-4607080-01 С80-4607080-01 Рычаг
С80-4607090 С80-4607090 Рычаг
85-4608087 85-4608087 Указатель
1 85-4604010 Привод насоса
2 85-4604030 Вилка
3 85-4604040 Рукоятка
8 С85-4607025 Труба
9 С80-4607030 Кронштейн
10 80-4607040-04 Кронштейн
11 С85-4607045 Труба
13 С85-4607060-Б Труба
16 С85-4607080-Б Труба
17 952-4607080 Штуцер
19 С85-4607100 Труба
20 С85-4607105 Труба
21 С80-4607075-Г Труба
22 С80-4607260 Тяга
23 С80-4607260-01 Тяга
25 С80-4607375 Труба
26 С80-4607380 Труба
28 85-4608010 Корпус гидросистемы
30 А61-030-А1 Палец
32 НШ32М-3 Насос
35 М036.50Б.10 Корпус левый
37 Н.036.12.010 Заглушка
39 ХС-31 Хомут
45 36-1022054-А Прокладка
47 40-4607032 Болт
48 40-4607033-А-01 Шайба
48 РМ24 Шайба
49 40-4607037 Болт
50 40-4607038-А-01 Шайба
50 РМ1/2 Шайба
53 50-3401092 Шайба
55 50-4604044 Пластина
56 50-4604046 Болт вилки
57 50-4608027-В Пробка
58 50-4607031 Болт
59 50-4607032-Б Кронштейн
61 70-4607096-А Патрубок
63 50-4607097 Прокладка
64 50-4607099 Крышка
67 70-3401093 Наконечник
68 70-4604037 Прокладка
70 70-4607144 Шайба
73 70-4608033 Прокладка
75 80-4608019 Крышка
76 С80-4607063 Шланг
77 С80-4607086 Рычаг
78 С80-4607088 Палец
82 85-3407101 Патрубок
86 85-4607432 Кронштейн
88 85-4608021 Пробка
91 1221-1802091 Пробка резьбовая
94 БолтМ8-6gх16.88.35.019 Болт
95 БолтМ8-6gх20.88.35.019 Болт
96 БолтМ8-6gх25.88.35.019 Болт
97 БолтМ8-6gх30.88.35.019 Болт
98 БолтМ8-6gх35.88.35.019 Болт
99 БолтМ8-6gх45.88.35.019 Болт
100 БолтМ8-6gх65.88.35.019 Болт
102 БолтМ10-6gх20.88.35.019 Болт
103 БолтМ10-6gх30.88.35.019 Болт
104 БолтМ10-6gх40.88.35.019 Болт
106 БолтМ12-6gх35.88.35.019 Болт
108 ГайкаМ8-6Н.6.019 Гайка
109 ГайкаМ10-6Н.6.019 Гайка
111 ШпилькаМ103р/6gх20.66.019 Шпилька М10 3р/6gх20.66.019
112 ШпилькаМ103р/6gх35.66.019 Шпилька
114 Кольцо013-017-25-1-4 Кольцо 013-017-25-1-4
115 Кольцо017-022-30-1-4 Кольцо
116 Кольцо021-025-25-1-4 Кольцо
117 Кольцо035-040-30-1-4 Кольцо
121 Шплинт3,2х18.019 Шплинт
123 Шайба8Т Шайба 8Т
124 Шайба10ОТ Шайба
125 Шайба12ОТ Шайба
126 РаспределительRS-213 Распределитель RS-213
127 Проволока1,0-О-С Проволока 1,0-О-С
128 НШ32МА-3 Насос
129 НШ32Д-3 Насос шестеренный
130 НШ32УКФ-3 Насос шестеренный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
