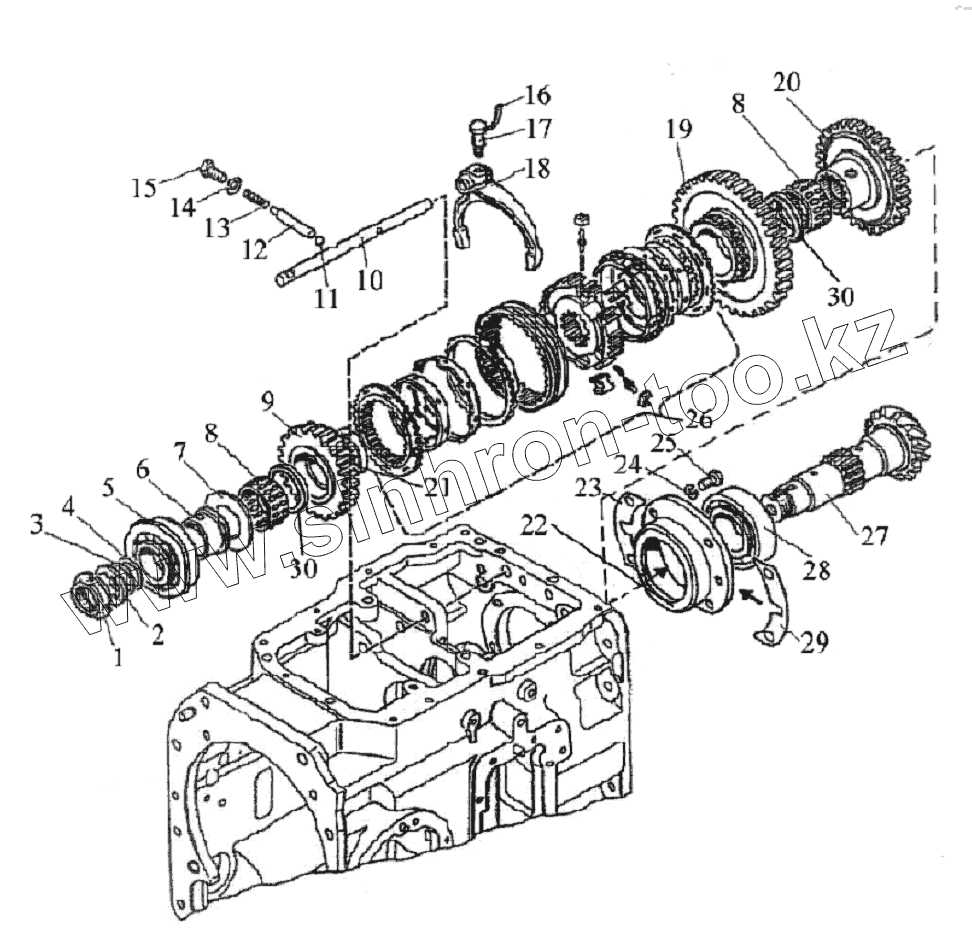

Каталог запасных частей к технике: МТЗ-1221.5. Вал вторичный (24F+12R)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
Позиция на иллюстрации Заводской номер детали Название детали
1 80-1701045 Гайка
2 1522-1701354 Шайба
3 1522-1701254 Шайба 0,2 мм
4 1522-1701254-01 Шайба 0,5 мм
5 6-67512АШ2 Подшипник
6 1522-1701350 Втулка
7 1222-1701353 Шайба
8 КК70х78х31Е Подшипник
9 1222-1701314-А Шестерня
10 1222-1702037 Поводок
11 Шарик10,0-60 Шарик 10,0-60
12 85-1702048 Штифт
13 50-1702148-A Пружина
14 85-1702051 Шайба
15 БолтМ12-6gx25.88.35.019 Болт М12-6gx25.88.35.019
16 Проволока1,6-О-С Проволока 1,6-О-С
17 80-1702108 Болт
18 1222-1702029 Вилка
19 1222-1701312-А Шестерня
20 1222-1701313 Шестерня
21 1222-1701349 Втулка
22 80-1701141-Б Гнездо
22 80-1701140-Б Гнездо
23 50-1701258 Прокладка регулировочная 0,2 мм
24 Шайба10.ОТ Шайба
25 БолтМ10-6gx30.88.35.019 Болт
26 GT-D109,116 Синхронизатор
27 1222-1701050 Вал
27 1222-1701252-В Вал-шестерня
28 7712A Подшипник
29 50-1701259 Прокладка регулировочная 0,5 мм
30 2025-1701033 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
