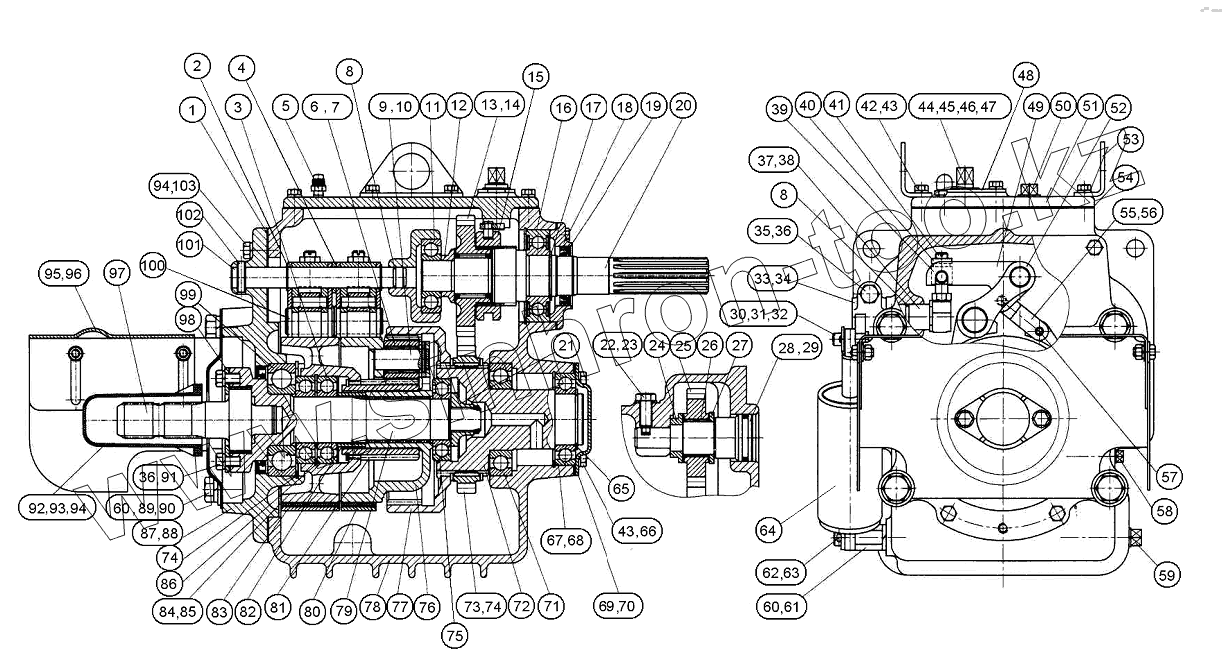

Каталог запасных частей к технике: МТЗ-1221.5. Вал отбора мощности передний. Редуктор
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-4209025 | 1522-4209025 | Редуктор | |
| 1 | 1521-4209042 | Прокладка | |
| 2 | С204 | Кольцо | |
| 3 | 209А | Подшипник | |
| 4 | 1521-4209076 | Втулка | |
| 5 | TSS0G-1,8dm | Сапун | |
| 6 | 70-4202024 | Сателлит | |
| 7 | КК20х26х34Е | Подшипник | |
| 8 | 021-025-25-1-4 | Кольцо | |
| 9 | 70-4202026 | Ось | |
| 10 | Штифт4х30 | Штифт | |
| 11 | 6-180306А1 | Подшипник | |
| 12 | 1521-4209031 | Шайба | |
| 13 | 1521-4209028 | Шестерня | |
| 14 | 464906Е | Подшипник | |
| 15 | 1521-4209029 | Втулка | |
| 16 | 180308AC23 | Подшипник | |
| 17 | С40 | Кольцо | |
| 18 | 1522-4209060 | Крышка | |
| 19 | Манжета2.2-38х58-1 | Манжета | |
| 19 | Манжета2.2-38х58-1 | Манжета | |
| 20 | 1522-4209027 | Вал | |
| 21 | 70-4202083-А | Гайка | |
| 22 | 50-1702046-А | Болт | |
| 23 | 1521-4209044 | Шайба | |
| 24 | 1521-4209034 | Втулка | |
| 25 | 1521-4209033 | Шестерня | |
| 26 | 464607Е | Подшипник 464607Е | |
| 27 | 1521-4209036 | Шайба | |
| 28 | 1521-4209032 | Ось | |
| 29 | 038-046-46-1-4 | Кольцо | |
| 29 | 038-046-46-1-4 | Кольцо | |
| 30 | Палец12х32 | Палец | |
| 31 | Шплинт3,2х18.019 | Шплинт | |
| 32 | ШайбаС.8.01.019 | Шайба С.8.01.019 | |
| 33 | 50-3503063 | Ступица | |
| 34 | 1521-4209066 | Пластина | |
| 35 | БолтМ12-6gx35.88.35.019 | Болт | |
| 36 | Шайба12.ОТ | Шайба | |
| 37 | 1521-4209040 | Рычаг | |
| 38 | ШпонкаСШ6х11 | Шпонка | |
| 39 | 1522-4209084 | Гайка | |
| 40 | 1522-4209082 | Палец | |
| 41 | 1522-4209083 | Винт | |
| 42 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 | |
| 43 | Шайба8Т | Шайба 8Т | |
| 44 | 1521-4209086 | Валик | |
| 45 | 1521-4209087 | Пластина | |
| 46 | 70-1601114 | Штифт | |
| 47 | 017-022-30-1-4 | Кольцо | |
| 47 | 017-022-30-1-4 | Кольцо | |
| 48 | 1521-4209056 | Пластина | |
| 49 | 1521-4209081 | Рычаг | |
| 50 | ПробкаПККГ3,4dm | Пробка | |
| 51 | 1522-4209057 | Крышка | |
| 52 | 2522-4209149 | Стяжка | |
| 53 | 80-4608073 | Кронштейн | |
| 54 | 1522-4209041 | Прокладка | |
| 55 | 1521-4209078 | Стяжка | |
| 56 | Штифт2.10х35.Ц9.хр. | Штифт 2.10х35.Ц9.хр. | |
| 57 | Штифт | Штифт | |
| 58 | ПробкаКГ1,8dm | Пробка | |
| 59 | ПробкаПККГ3,8dm | Пробка | |
| 60 | Шайба16.ОТ | Шайба | |
| 61 | 1521-4209037 | Болт | |
| 62 | Шплинт3,2х18.019 | Шплинт | |
| 63 | ШайбаС.16.01.019 | Шайба С.16.01.019 | |
| 64 | 80-4216100 | Цилиндр | |
| 65 | 2С50 | Кольцо | |
| 66 | БолтМ8-6gx20.88.35.019 | Болт | |
| 67 | 210АУШ1 | Подшипник | |
| 68 | 2С90 | Кольцо | |
| 69 | 1521-4209038 | Крышка | |
| 70 | 1521-4209039 | Прокладка | |
| 71 | 212АУШ1 | Подшипник | |
| 72 | 1522-4209046 | Вал | |
| 73 | 1521-4209047 | Шестерня | |
| 74 | 2С110 | Кольцо | |
| 75 | 208А | Подшипник | |
| 76 | 85-4202065 | Водило | |
| 77 | 70-4202043 | Шестерня коронная | |
| 78 | 1522-4209026 | Корпус | |
| 79 | 80-4202017-Б | Вал | |
| 80 | 2522-4209125-01 | Лента | |
| 81 | 70-4202032 | Шестерня солнечная | |
| 82 | 70-4202077 | Втулка | |
| 83 | 2522-4209125 | Лента | |
| 84 | 85-4202033 | Барабан | |
| 85 | 2С68 | Кольцо | |
| 86 | 2С85 | Кольцо | |
| 87 | 1521-4209071 | Крышка | |
| 88 | Манжета2.2-80х105-1 | Манжета | |
| 88 | Манжета2.2-80х105-1 | Манжета | |
| 89 | БолтМ16-6gx32.88.35.019 | Болт | |
| 90 | ШайбаС.16.01.019 | Шайба С.16.01.019 | |
| 91 | БолтМ10-6gx18.88.35.019 | Болт | |
| 92 | 80-4202101 | Колпак | |
| 93 | БолтМ8-6gx16.88.35.019 | Болт | |
| 94 | Шайба10.ОТ | Шайба | |
| 95 | 2022-4209200 | Ограждение | |
| 96 | ШайбаС.12.01.019 | Шайба С.12.01.019 | |
| 97 | 80-4202019-Б-02 | Хвостовик | |
| 98 | 80-4202081-А | Пластина | |
| 99 | 60310А | Подшипник | |
| 100 | 2522-4209148 | Палец | |
| 101 | 1521-4209072 | Ось | |
| 102 | ШтифтА.8х30.65Г | Штифт А.8х30.65Г | |
| 103 | М10х25 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
