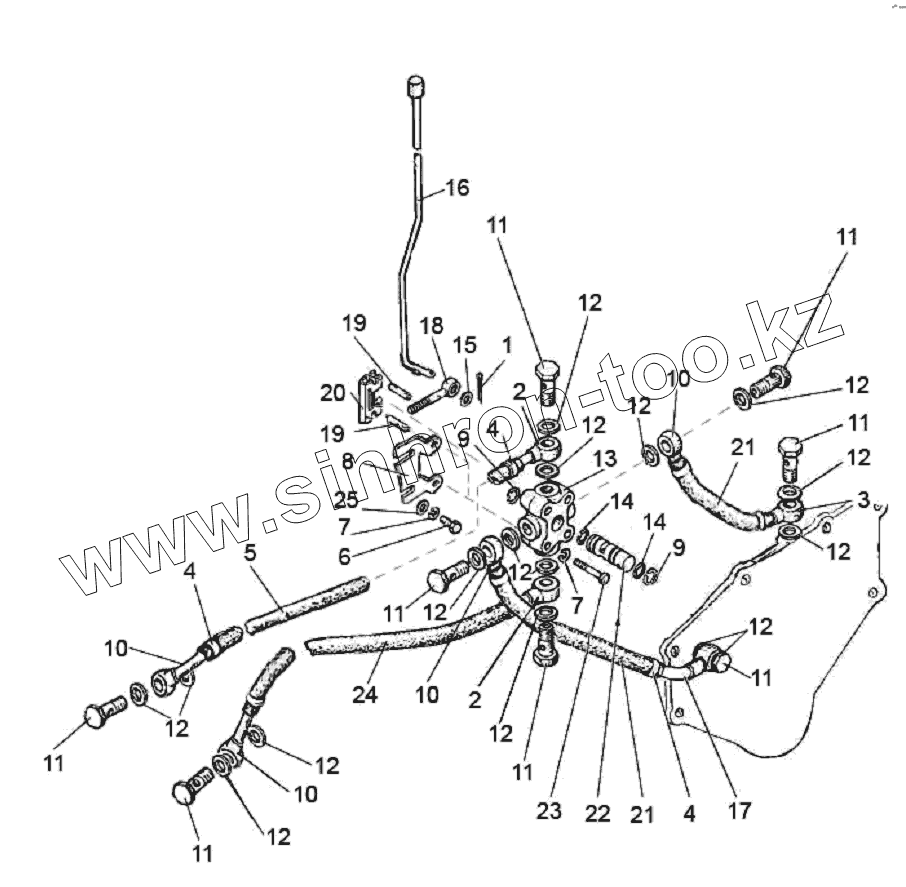

Каталог запасных частей к технике: МТЗ-1221.5. Управление задним валом отбора мощности
1
2
2
3
4
4
4
5
6
7
7
8
9
9
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
14
15
16
17
18
19
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025-4216005-01 | 1025-4216005-01 | Управление задним ВОМ | |
| 1 | Шплинт3,2х18.019 | Шплинт | |
| 2 | 85-4216135 | Маслопровод | |
| 3 | 1221-4216055 | Наконечник | |
| 4 | Хомут12-20,9-C6W | Хомут | |
| 5 | 1221-4216104 | Рукав | |
| 6 | БолтМ6-6gx16.88.35.019 | Болт | |
| 7 | Шайба6Т | Шайба | |
| 8 | 1221М-4216011 | Кронштейн | |
| 9 | С16 | Шайба | |
| 10 | Маслопровод | Маслопровод | |
| 11 | Д18-051 | Болт | |
| 12 | Д18-055А | Кольцо | |
| 13 | 85-4216121 | Корпус | |
| 14 | 012-016-25-2-4 | Кольцо | |
| 14 | 012-016-25-2-4 | Кольцо | |
| 15 | ШайбаС8.01.019 | Шайба | |
| 16 | 1221М-4216012 | Тяга | |
| 17 | 1221-4216035 | Наконечник | |
| 18 | 85-4216123 | Рычаг | |
| 19 | ШтифтА.6х30.65Г | Штифт А.6х30.65Г | |
| 20 | 85-4216124 | Стопор | |
| 21 | 1221-4216016 | Рукав | |
| 22 | 85-4216122 | Золотник | |
| 23 | БолтМ6-6gx40.88.35.019 | Болт М6-6gx40.88.35.019 | |
| 24 | 1221-4216101 | Рукав | |
| 25 | ШайбаС6.01.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
