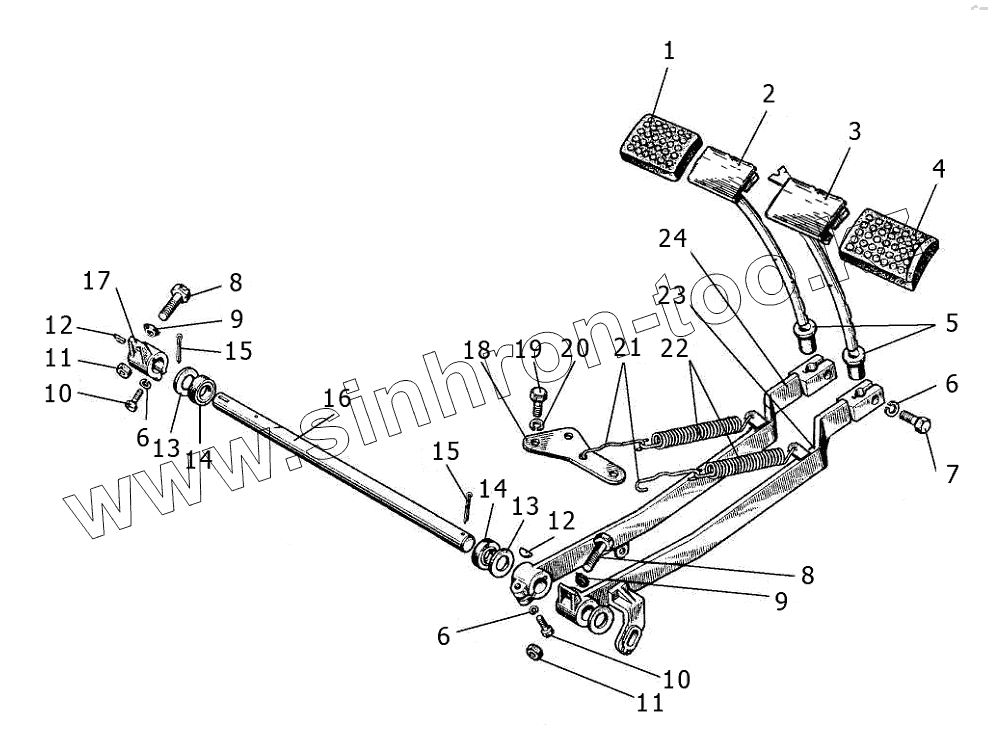

Каталог запасных частей к технике: МТЗ-1221.5. Управление тормозами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
70-3503080 70-3503080 Тяга тормоза
1 A13.34.001 Накладка
2 80-3503090 Педаль левая с чехлом в сборе
2 80-3503140 Педаль
3 80-3503080 Педаль правая с чехлом в сборе
3 80-3503130 Педаль
4 A13.33.002 Чехол
5 80-3503158-A Уплотнитель
6 Шайба12.ОТ Шайба
7 БолтМ12-6gx30.88.35.019 Болт М12-6gx30.88.35.019
8 70-3503019 Болт
9 70-3503018 Шайба
10 БолтМ12-6gx35.88.35.019 Болт
11 ГайкаМ12х1,25-6Н.6.019 Гайка М12х1,25-6Н.6.019
12 СШ-611 Шпонка
13 50-3503071 Шайба
14 Манжета2.2-25х42-1 Манжета
15 Шплинт5х36.019 Шплинт
16 50-3503015 Валик
17 70-3503017-A Рычаг
18 85-3503046 Кронштейн
19 БолтМ10-6gx25.88.35.019 Болт
20 Шайба10.ОТ Шайба
21 70-3503045 Удлинитель
22 50-1605152 Пружина
23 85-3503110-A Рычаг
24 85-3503120-A Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
